當(dāng)前位置：首頁 > 產(chǎn)品 > 復(fù)合材料色漿
工藝品樹脂色漿顏料129黃性質(zhì)、制法、質(zhì)量標(biāo)準(zhǔn)和復(fù)合材料用途有哪些？
發(fā)布時間：2020-12-19 14:31:00
128黃顏料色漿，采用德國巴斯夫化學(xué)有機(jī)顏料Cromophtal yellow L0990 YELLOW 8GN
密度 1.5 容重4.0 比表面積82 吸油量65 耐酸性5 耐堿性5
登記號：CAS[15680-42-9]；CI 48042
結(jié)構(gòu)式：
分子式：C17H11NO2Cu
分子量：324.83
性質(zhì)：鮮黃色液體，有較好的耐久性，耐熱性。與聚酯，不飽和聚酯，聚胺脂完全相容
制法：

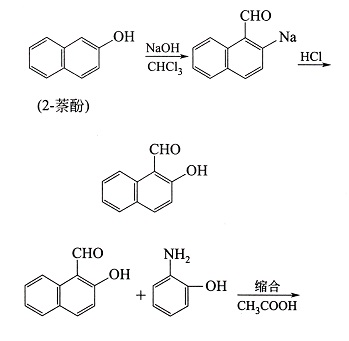

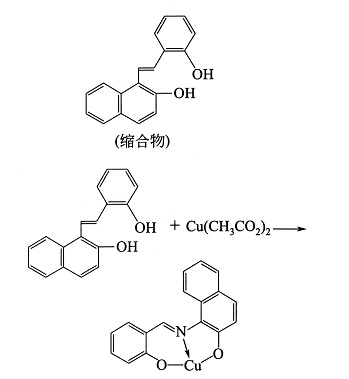

1.生產(chǎn)原理
由2-萘酚甲酰化制得2-羥基-1-萘甲醛，然后與鄰氨基苯酚縮合得到的縮合物與乙酸銅絡(luò)合得到亞甲胺黃。
2.技術(shù)配方（質(zhì)量份）
|
2-萘酚(100%) |
67.76 |
|
乙醇(>95%) |
194.4 |
|
氯仿(≥95%) |
83.2 |
|
氫氧化鈉(34%) |
400 |
|
鹽酸(30%) |
52 |
|
冰醋酸(密度1.049g/cm3) |
629 |
|
鄰氨基苯酚 |
23 |
|
N,N-二甲基甲酰胺(DMF) |
344 |
|
2-甘醇-2-甲基醚 |
360 |
|
乙酸銅 |
60 |
(1)甲?；?/span>
在反應(yīng)鍋內(nèi)加入19.44份乙醇，攪拌下加入2-萘酚6.776份，加熱至40℃，攪拌30~60min加34%的氫氧化鈉40份，逐步升溫到70℃停止加熱，開始滴加氯仿8.32份，在70~75℃下1.5~2.0h滴完，滴完后保溫反應(yīng)1.5h。
(2)蒸餾
將上述反應(yīng)物在常壓下緩慢升溫到90℃，使之蒸出乙醇和氯仿(蒸出量約17份)。蒸完后，將物料冷卻至30℃以下，靜置6h后過濾。
(3)后處理
將物料過濾的濾餅，加至有32份水的洗槽中，加熱至60℃，慢慢加入鹽酸中和到pH值2~3，然后再冷卻至室溫，物料呈小粒狀析出。進(jìn)行過濾，水洗合格后，濾餅于60℃下干燥，得(純度70%以上的)2-羥基-1-萘甲醛45份。若低于70%，應(yīng)用乙醇進(jìn)行重結(jié)晶。
(4)縮合
在裝有回流冷凝器的反應(yīng)鍋內(nèi)加入62.9份冰醋酸、4.5份76% 2-羥基-1-萘甲醛和23份鄰氨基苯酚，攪拌形成懸浮物，然后加熱至沸騰，回流保溫3h，反應(yīng)終了后，物料生成橙色沉淀物(氮次甲基化合物、亞甲胺化合物)。將物料進(jìn)行熱過濾，濾餅用乙醇和水洗滌，抽濾后在70℃干燥得到52.2份橙色氮次甲基化合物。
(5)絡(luò)合
將得到的氮次甲基化合物2.2份投入反應(yīng)鍋中，加入N,N-二甲基甲酰胺344份、2-甘醇-2-甲基醚360份和乙酸銅60份，攪拌溶解后加熱至100℃反應(yīng)3h，反應(yīng)完畢進(jìn)行熱過濾。濾餅用乙醇和水洗滌后，在70℃下干燥得到58.8份亞甲胺顏料黃。
質(zhì)量標(biāo)準(zhǔn)：
|
外觀 |
黃橙色均勻粉末 |
|
色光 |
與標(biāo)準(zhǔn)品近似 |
|
著色力/% |
為標(biāo)準(zhǔn)品的100±5 |
|
水分含量/% |
≤2.0 |
|
水溶物含量/% |
≤1.0 |
|
細(xì)度(過80目篩余量)/% |
≤5.0 |
|
吸油量/% |
40±5 |
上一篇：透明熒光色漿
下一篇：聚胺脂不飽和聚酯色漿白色漿
