當前位置：首頁 > 產(chǎn)品 > 復(fù)合材料色漿
耐高溫色漿用酞青藍15:3 ，酞菁藍FGX，.L7090性能簡介
發(fā)布時間：2020-09-15 16:33:00
Phthalocyanine Blue FGX；β型酞菁藍；穩(wěn)定型酞菁藍；4354酞菁藍BG；4302酞菁藍FBG；4382酞菁藍BGS藍色顏料,酞菁藍顏料,有機顏料，是廣泛用于高性復(fù)合材料，汽車原廠漆OEM等產(chǎn)品，蒂森公司生產(chǎn)耐高溫環(huán)氧樹脂色漿采用德國巴斯夫化學的K-7090顏料，極限耐溫350度，可穩(wěn)定耐溫300度，戶外耐光可達8級（聚胺脂色漿），
可根據(jù)攀通色卡調(diào)出，072C,Reflex Blue Hexachrome CyanC
登記號：CAS[147-14-8]；CI 74160,β型
分子式：C32H16CuN8
分子量：576.08
結(jié)構(gòu)式：
質(zhì)量標準：(參考指標)
|
外觀 |
深藍色液體 |
|
色光 |
正藍光，30度角側(cè)面帶紫光效果 |
|
顏料含量/% |
35 |
|
水分含量/% |
≤1.0 |
|
吸油量/% |
50±5 |
|
水溶物含量/% |
≤1.5 |
|
遮蓋力(以干顏料計)/ (g/m2) |
≤20 |
|
細度 |
≤5微米 |
|
耐曬性/級 |
7~8 |
|
耐熱性/℃ |
200 |
|
耐酸性/級 |
5 |
|
耐堿性/級 |
5 |
|
水滲透性/級 |
5 |
|
乙醇滲透性/級 |
5 |
|
二甲苯滲透性/級 |
5 |
顏料性質(zhì)：
所用顏料為深藍色粉末。熔點480℃。相對密度1.40~1.70。具有優(yōu)異的耐曬性、耐熱性、耐化學品性和耐滲性。色澤鮮艷，著色力強。色光正藍
顏料制法：

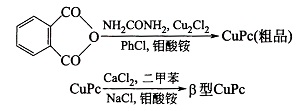

顏料生產(chǎn)原理
由鄰苯二甲酸酐、尿素、氯化亞銅、鉬酸銨縮合得到粗品酞菁藍。再與氯化鈣精鹽和二甲苯研磨，然后經(jīng)酸堿處理、漂洗、過濾、干燥、粉碎得酞菁藍FGX。
技術(shù)配方
|
原料 |
用量比例 |
|
鄰苯二甲酸酐 |
1130 |
|
尿素 |
1690 |
|
氯化亞銅 |
215 |
|
鉬酸銨 |
15 |
生產(chǎn)工藝
在反應(yīng)鍋中加入1500kg三氯苯，攪拌下依次加入310kg鄰苯二甲酸酐、231kg尿素，在4h內(nèi)升溫至170℃，保溫2h，再加入231kg尿素和61kg氯化亞銅，在2h內(nèi)升溫至170℃，保溫2h，加入4kg鉬酸銨，升溫至200℃，保溫6h。反應(yīng)完畢，物料放至蒸餾鍋中，加入50kg 30%氫氧化鈉溶液，用直接蒸汽蒸出三氯苯，呈黏稠狀時加入熱水漂洗2h，抽走上層廢液，再加入150kg 30%氫氧化鈉溶液，繼續(xù)蒸餾直到物料呈顆粒狀，加熱水漂洗至pH值為7~8，過濾，干燥得粗品酞菁藍300kg(純度約為90%)。
將10kg粗品酞菁藍與18kg無水氯化鈣(含量90%以上)及1.2L二甲苯加至立式球磨機中，內(nèi)置70~90kg直徑為4~6mm的鋼球，研磨2~3h，將物料抽至置有清水的貯槽內(nèi)，球磨料集中用酸堿進行熱煮處理，得粗品酞菁藍。
將球磨的210kg粗品酞菁藍加入490kg 30%鹽酸中，再加水至總體積為3600L，加熱至90~95℃，煮沸9h，過濾，沖洗至堿煮鍋中。加水打漿，加入76kg氫氧化鈉，加水至3600L，在90~95℃煮沸3h，過濾，水洗，干燥得酞菁藍FGX 120kg。
用于玻璃鋼成型，高溫拉擠成型，耐腐蝕性管道著色。油墨、涂料、塑料制品、文教用品、橡膠制品、漆布、涂料印花等著色。
蒂森電子色卡：
蒂森色漿樣品實物
