顏料色漿紅175號永固紅HFT，永固紅HST性能介紹
發(fā)布時間：2020-04-04 17:12:17
CI顏料紅175：又名永固紅HFT，永固紅HST，屬于高性能有機顏料，苯并唑啉酮類顏料，可生產(chǎn)高性能不飽和聚酯色漿和環(huán)氧樹脂色漿，拜月較大的分子量，耐遷移性能優(yōu)異，色光偏藍光
現(xiàn)階段市場使用較少，主要集中在高性產(chǎn)品和VI設(shè)計色彩等。多用于國外衛(wèi)浴品牌產(chǎn)品。
類別：苯并唑啉酮類有機顏料
登記號：CAS[6985-92-8]；CI 12513
分子式：C26H19N5O5
分子量：481.46

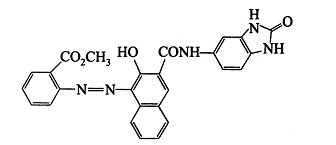

結(jié)構(gòu)式：
顏料性質(zhì)：
本品為紅色粉末。具有優(yōu)良的耐熱性、耐旋光性和耐候性，耐遷移性好。熔點340℃，相對密度1.40~1.52。

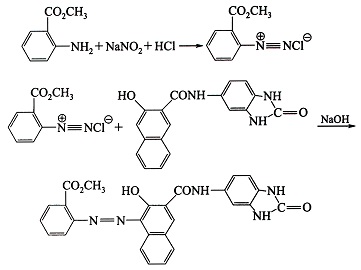

1.顏料生產(chǎn)原理
鄰氨基苯甲酸甲酯重氮化后與5-(2′-羥基-3′-萘甲酰氨基)-2-苯并咪唑酮偶合，偶合物經(jīng)顏料化處理后得到永固紅HST。
2.顏料技術(shù)配方
| 原料 | 用量比例 |
|
鄰氨基苯甲酸甲酯(100%) |
151 |
|
亞硝酸鈉(98%) |
70 |
|
5-(2′-羥基-3′-萘甲酰氨基)-2-苯并咪唑酮 |
318 |
|
氫氧化鈉 |
119 |
3.顏料生產(chǎn)工藝
(1)重氮化
在重氮化反應鍋中，將7.6g鄰氨基苯甲酸甲酯，100mL 2mol/L鹽酸和100mL水攪拌至溶解，冷卻至6℃，快速加入25mL 5mol/L亞硝酸鈉溶液，攪拌1h，除去過量的亞硝酸，加入60mL 2mol/L乙酸鈉，pH值為6，得偶氮鹽溶液。
(2)偶合
將16g 0.05mol/L 5-(2′羥基-3′-萘甲酰氨基)-2-苯并咪唑酮與75mL 2mol/L氫氧化鈉溶液、300mL水攪拌加熱至溶解，得偶合組分。將偶合組分冷卻至10℃，在2h內(nèi)滴加上述重氮液，pH值為5~6，偶合完畢加熱至85℃，過濾，水洗，得23g紅色顏料(α-型)。
(3)顏料化
將23g研細的上述紅色顏料加到230mL N,N-二甲基甲酰胺中，攪拌加熱至140℃，保持2h，冷卻至90℃，過濾，水洗，得22g永固紅HST。
顏料工藝說明：
顏料粗品晶型為α-型，體質(zhì)硬、色光暗、著色力低，耐光、耐遷移性差，不能直接作為顏料成品，必須經(jīng)過顏料化處理?？晒╊伭匣幚淼娜軇┯屑妆?、二甲苯、醇類、羧酸、吡啶、N,N-二甲基甲酰胺、二甲亞砜、N-甲基吡咯烷酮。效果較好的有N,N-二甲基甲酰胺和N-甲基吡咯烷酮。
質(zhì)量標準：
|
外觀 |
紅色粉末 |
|
色光 |
與標準品近似 |
|
著色力/% |
為標準品的100±5 |
|
水分含量/% |
≤2 |
|
細度(過80目篩余量)/% |
≤5 |
|
吸油量/% |
60±5 |
|
耐曬性/級 |
6 |
|
耐熱性/℃ |
150 |
用途：
用于硬軟聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯、有機玻璃、丁酸纖維等塑料的著色，還用于橡膠、涂料、油墨的著色。
175紅色漿色卡：

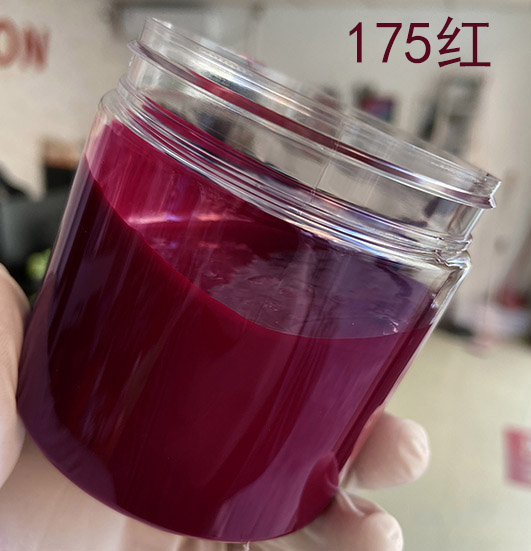

175紅色漿實物圖：
上一篇：白色漿不飽和聚酯樹脂色漿進口白
