在夏季高溫環(huán)境下施工油漆，經(jīng)常會碰到令人頭疼的痱子和暗泡問題。

什么原因？

又該如何解決？

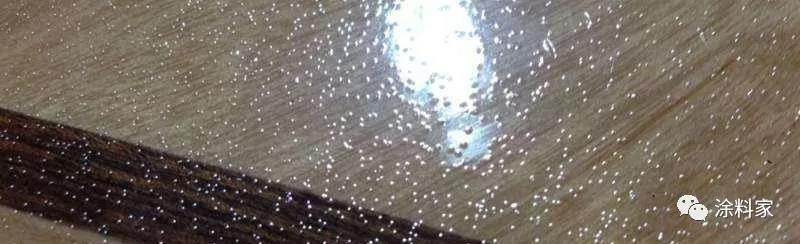

首先定義一下何為痱子泡、暗泡？痱子泡、暗泡是由于油漆漆膜表面結(jié)膜快，漆層內(nèi)部溶劑來不及跑出來，被堵在里頭，但是又必須往外跑，于是受阻于已經(jīng)結(jié)膜的表面，繼而形成的有凸起感的泡就叫痱子泡，沒有凸起感的就叫暗泡。痱子泡和暗泡產(chǎn)生機理是一樣的，都是在漆膜快要表干的時候出現(xiàn)，而且越厚涂越容易起痱子泡暗泡。痱子泡暗泡不是機械泡，所有消泡劑別做夢可以消除痱子泡暗泡，相反如下所述，有些硅類消泡劑很容易觸發(fā)痱子泡暗泡的產(chǎn)生。痱子泡也不是反應(yīng)泡。

油漆起痱子泡，分兩種情況：

一種是底漆或亞光面漆的痱子泡問題

一種是亮光漆的痱子泡或暗泡問題

在底漆和亞光面漆中經(jīng)常會出現(xiàn)痱子泡，這類體系屬于偏快干或要求快干的體系。

解決的辦法大家可能會列出很多，加慢干強溶劑等，但這些可能有幫助，但常常解決不了問題。實踐中總結(jié)出，能根本解決問題的還是要提高體系溶劑釋放性，讓溶劑能夠快速釋放。為什么說油漆的溶劑釋放性差是產(chǎn)生痱子泡的主要原因呢？這里舉一個實踐案例，門板噴漆后不疊加平放不產(chǎn)生痱子泡，豎著排列放置就會產(chǎn)生痱子泡，因為豎排列放置會影響溶劑的釋放。所以解決這類痱子泡的思路就是把底漆/亞光面漆的醇酸樹脂的溶劑釋放性提高。如何提高醇酸樹脂的溶劑釋放性呢？
一般樹脂分子量越大溶劑釋放性越好，比如NC的溶劑釋放性就很好，所以硝基漆一般不太容易出現(xiàn)痱子泡的問題。

醇酸樹脂的分子量由于縮聚反應(yīng)的機理，一般做不大，多也就四、五千吧。所以并用硝化棉或類似的超高分子量的材料、增大醇酸樹脂的分子量，改善溶劑釋放性，是改善PU家具底漆和亞光面漆痱子泡的有效辦法。

暗泡多出現(xiàn)在亮光體系，屬于偏慢干或要求慢干的體系。解決的辦法是要盡量降低體系反應(yīng)速度使漆膜的開放時間延長，讓溶劑能跑出來。PU亮光的痱子/暗泡問題目前試過有效的辦法是：

1、選用分子量更小的樹脂，或者干脆加入PU活性稀釋劑非常有效。
2、多加些慢的溶劑也是可以方向?qū)Φ?，但是光加入慢干溶劑常常見不到明顯的效果。
3、助劑的影響

有些硅類助劑比如消泡劑、相容性差的流平劑和蠟類助劑浮在表面會阻礙溶劑揮發(fā)，從而會容易引發(fā)暗泡/痱子泡，這時就要果斷更換它們。在平常實踐中和接受客戶技術(shù)咨詢時，就發(fā)現(xiàn)BYK141非常容易觸發(fā)引起體系痱子泡暗泡。

有些相容性好的降低表明張力很低的硅類流平劑如BYK333，實踐證明對漆膜的表面開放改善痱子泡暗泡有幫助。

筆者曾做過家庭裝修用PU木器亮光清漆，夏季高溫噴涂施工起痱的改進項目。

初步的測試表明，以往的配方可以接受，而后起痱投訴逐漸增多乃至必須改進，有以下幾方面原因：

1、噴涂施工的所占比例越來越大，而高溫施工，噴涂比刷涂更易起痱子；

2、隨著漆廠的成本和環(huán)保壓力，配方中逐漸增加偏快干的溶劑的用量，如醋酸仲丁酯替代醋酸丁酯，PMA代替CAC，起痱傾向加重；

3、為了提高豐滿度，油漆工會降低稀釋比例，并厚噴，厚噴比薄噴易起痱。

要改進的PU亮光清漆的配方并不復(fù)雜。

主漆組份：椰子油短油醇酸樹脂，流平劑，消泡劑，溶劑

固化劑組份：L75，溶劑

稀釋劑組分：溶劑

接下來的改進試驗說明施工方式、原料種類及用量對起痱性的影響及程度：

1、施工方式：刷涂無起痱現(xiàn)象，噴涂有，施工粘度高及偏厚，均會加重。

2、噴涂施工面板的邊緣起痱較重。

3、樹脂：適當(dāng)換用快干含羥基樹脂和快干固化劑，提高溶劑釋放性，改進不明顯，因這兩者決定了市場可接受的漆膜的基本性能（如光澤、豐滿度、硬度等），能夠調(diào)整的幅度也不大。

4、溶劑：慢干溶劑的增加，改進明顯，關(guān)鍵是要調(diào)整了各個組份的溶劑組成，即施工漆液里中慢干溶劑的比例，而非單純稀釋劑調(diào)慢干。

5、助劑：消泡劑對起痱性并無明顯改善，而且易產(chǎn)生油縮；用強降低表面張力的有機硅流平劑會改善起痱性，搭配一種有消泡能力的流平劑沃樸的WP-756，該助劑因結(jié)構(gòu)設(shè)計和工藝精確控制而兼具流平性和消泡性，起痱性改善會更明顯，且無油縮的隱患。

終的改進方案就是稀釋溶劑中增加慢干溶劑的比例，用PMP代替PMA，用部分三甲苯代替二甲苯，更換助劑體系，即用BYK333替代BYK331，用WP-756替代另外的消泡劑。改進配方在35℃的環(huán)境噴涂施工，觀察不到起痱現(xiàn)象，而原配方起痱現(xiàn)象非常重。

我們回顧并梳理了PU亮光漆起痱的原因及消除的機理，以便應(yīng)用于以后的改進實踐，見下表：
