當(dāng)前位置：首頁 > 技術(shù)文獻(xiàn) > 顏料與色漿技術(shù)應(yīng)用
有機(jī)顏料綠8號(hào)綠簡(jiǎn)介 轉(zhuǎn)載
發(fā)布時(shí)間：2020-04-22 13:59:17 點(diǎn)擊率：
類別：硝基及亞硝基顏料
登記號(hào)：CAS[16143-80-9]；CI 10006
分子式：C30H18FeN6O6Na
分子量：595.33
結(jié)構(gòu)式：
性質(zhì)：
本品為深綠色粉末。
不溶于水和一般有機(jī)溶劑。
著色力好，遮蓋力強(qiáng)，耐曬性、耐熱性、耐油性優(yōu)良，無遷移性。
制法：

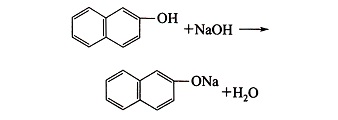

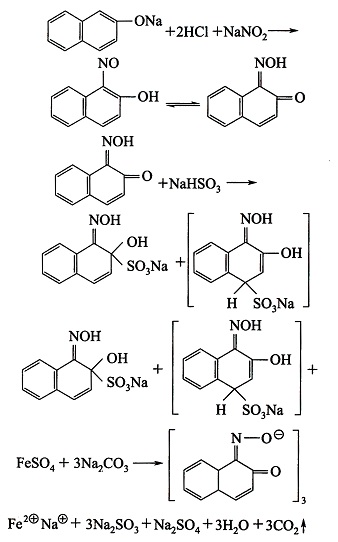

1.生產(chǎn)原理
2-萘酚用堿溶生成萘酚鈉，在鹽酸介質(zhì)中用亞硝酸鈉進(jìn)行亞硝化生成1-亞硝基-2-萘酚，然后與亞硫酸氫鈉生成加成產(chǎn)物，再與硫酸亞鐵生成鐵的化合物，得到顏料綠B。
2.技術(shù)配方
|
原料 |
單耗(kg/t) |
|
2-萘酚(98.5%) |
566 |
|
氫氧化鈉(98%) |
210 |
|
鹽酸(31%) |
1040 |
|
亞硝酸鈉(98%) |
274 |
|
亞硫酸氫鈉(98%) |
517 |
|
土耳其紅油 |
20 |
|
硫酸亞鐵(FeSO4·7H2O) |
347 |
|
碳酸鈉(98%) |
830 |
|
硫酸鋁(含Al2O3 15.7%) |
780 |
3.生產(chǎn)原料規(guī)格
(1)2-萘酚
2-萘酚為無色或黃色的菱形結(jié)晶或粉末。可燃，有毒。能溶于苯、乙醇、乙醚、氯仿及堿液，不溶于水。相對(duì)密度1.224，熔點(diǎn)96℃，沸點(diǎn)278℃。遇光變黑，應(yīng)避光保存。
(2)三氯化鐵
三氯化鐵又稱氯化鐵。六水物為黃色晶體，熔點(diǎn)37℃；無水物背光觀察為綠色，熔點(diǎn)301℃。這里使用的是六水三氯化鐵。
4.生產(chǎn)設(shè)備
溶解鍋，堿計(jì)量槽，酸計(jì)量槽，過濾器，亞硝化鍋，色淀化鍋，壓濾機(jī)，干燥箱，粉碎機(jī)，拼混機(jī)。
5.生產(chǎn)工藝
(1)工藝一
在溶解鍋內(nèi)放1400L 30℃水，加入47kg氫氧化鈉和145.2kg 2-萘酚，攪拌約0.5h使其全部溶解。在亞硝化反應(yīng)鍋內(nèi)先放水1500L，將溶解后的2-萘酚溶液通過40目網(wǎng)g鹽酸使其稀釋后，開動(dòng)亞硝化鍋攪拌，將稀篩過濾放入反應(yīng)鍋內(nèi)，使溫度在10℃以下，在鹽酸稀釋鍋內(nèi)放水1000L，放入267k鹽酸慢慢放入約50%，析出2-萘酚懸浮體，pH值為6.5~7。再將70kg亞硝酸鈉加入，并加冰降溫到0℃。在有效的攪拌下將余下的50%稀鹽酸慢慢從液面下注入2-萘酚懸浮體中，保持溫度在0~2℃，并不斷用淀粉碘化鉀試紙測(cè)試應(yīng)顯稍藍(lán)，如藍(lán)色較深應(yīng)控制稀鹽酸流量。加完酸后，用剛果紅試紙測(cè)試應(yīng)顯藍(lán)色。淀粉碘化鉀試紙呈藍(lán)色，繼續(xù)攪拌1h以上，充分反應(yīng)后，再用淀粉碘化鉀試紙測(cè)試顯微藍(lán)或稍藍(lán)，即為亞硝化反應(yīng)已達(dá)終點(diǎn)。在稀釋鍋內(nèi)放水150L，加入6.6kg 98%氫氧化鈉，溶解后，慢慢加入反應(yīng)鍋內(nèi)，將亞硝化物中和到pH值為7~7.5，再用蒸汽加熱到22~23℃。在溶解鍋內(nèi)放水700L，用蒸汽加熱到30℃，在攪拌下加入130kg亞硫酸氫鈉，使之溶解。放入亞硝化物內(nèi)，攪拌1~1.5h，使亞硝化物全部溶解。pH值為6.5，即成1-亞硝基-2-萘酚的亞硫酸鈉加成物。將5kg土耳其紅油溶于水30L，加入加成物溶液內(nèi)，攪拌10min，停止攪拌靜置2h后，凝聚物沉淀后即可進(jìn)行過濾，將濾液放入色淀化鍋內(nèi)，濾渣棄之。將加成物溶液調(diào)整溫度25℃，開動(dòng)攪拌，將90kg硫酸亞鐵溶于800L水中，溶解后加入加成物溶液中并攪拌15min后，即進(jìn)行中控試驗(yàn)：取加完硫酸亞鐵的溶液兩滴，置于白瓷板上，再加入10%碳酸鈉液4滴，用玻璃棒攪勻，取過濾紙條，一端浸入試樣中，使水向上滲出，取出將蘸色部分去掉，再將紙條有水印部分浸入硫酸亞鐵溶液內(nèi)片刻即取出，再將紙條在10%稀乙酸內(nèi)洗滌片刻，取出觀察紙條的水印部分有無顯出綠色，如有綠色為硫酸亞鐵不足，必須補(bǔ)加硫酸亞鐵至測(cè)試時(shí)呈微綠色。中控原理：加硫酸亞鐵的物料，加碳酸鈉中和后，脫去亞硫酸鹽形成不溶性的色素。如鐵鹽不足，在母液內(nèi)有過剩的加成物隨母液滲在濾紙條上，經(jīng)硫酸亞鐵液中浸入片刻，使過剩的加成物在紙條上形成鐵化合物的綠色色素。但由于母液是堿性的，滲在紙條上的堿性母液遇硫酸亞鐵又生成棕色的堿性鐵鹽，因此，必須在稀乙酸中洗去堿性鐵鹽，使紙條上顯出綠色色素，測(cè)試結(jié)果是紙條上綠色越深，證明母液中加成物過量越多，即硫酸亞鐵量不足越多。加完硫酸亞鐵后攪拌15min，再在溶解鍋內(nèi)放水1200L，溫度30℃，加入碳酸鈉213kg攪拌溶解后，慢慢放入色淀化鍋內(nèi)的物料，加畢攪拌0.5h即生成綠色色素。再在溶解鍋內(nèi)放水1200L，升溫到50℃，加入200kg硫酸鋁攪拌溶解后，慢慢加入色淀化鍋內(nèi)的物料內(nèi)，生成氫氧化鋁體質(zhì)顏料。加畢攪拌15min后，用蒸汽加熱到70℃，即可將物料打入板框過濾機(jī)內(nèi)過濾，并用水洗滌到水溶鹽合格為止?？捎?00氯化鋇溶液或用電導(dǎo)儀測(cè)試洗滌液與洗滌用水近似為止。濾餅在70~80℃干燥，粉碎，得顏料綠B約260kg。
(2)工藝二
在亞硝化鍋中，將150kg 2-萘酚溶于85kg 50%氫氧化鈉溶液和800L水中，溫度45℃，體積稀釋到2000L，用冰冷卻到0℃，在充分?jǐn)嚢柘孪蛉芤褐屑尤胂×蛩釀偤檬?-萘酚析出，對(duì)亮黃試紙顯弱堿性，溫度0℃(如果懸浮體呈弱酸性，可用碳酸鈉中和)。稀硫酸的溶液制備：185kg 1.53kg/m3硫酸用冰水稀釋至體積為1200L，溫度0℃?zhèn)溆谩?/span>在已中和的2-萘酚中快速地加入315L 23%亞硝酸鈉溶液，余下的稀硫酸從液面下在3~4h內(nèi)加入，加冰使溫度始終保持在0℃，加完酸后，反應(yīng)物對(duì)剛果紅試紙顯強(qiáng)酸性。攪拌過夜，亞硝基萘酚為純黃色，次日，用約15kg 50%氫氧化鈉溶液中和至pH值為6，然后加入1.83kg/m3亞硫酸氫鈉，加熱至20℃攪拌使亞硝基萘酚全部溶解，稀釋到9000L。加熱到22℃，再加入用96kg硫酸亞鐵(FeSO4·7H2O)和300L水配成的溶液，用過量的碳酸鈉溶液檢驗(yàn)硫酸亞鐵是否足夠。然后連續(xù)地加入溶液A和溶液B。
溶液A：250kg無水碳酸鈉與2000L水，溫度30℃下，加入2.5kg土耳其紅油。
溶液B：10kg硫酸鋁在1000L 20℃水中攪拌過夜使之溶解。
硫酸鋁溶液的加入過程需要20min，再攪拌0.5h，過濾，得濾餅質(zhì)量為800kg，經(jīng)后處理得顏料綠B。
(3)工藝三
在亞硝化鍋中，先將219kg 2-萘酚用300L水、210kg氫氧化鈉溶液及土耳其紅油攪拌溶解，加冰降溫，將200kg 1.16kg/m3鹽酸加入進(jìn)行酸析，使pH值為7~8。再將101kg亞硝酸鈉加至上述的2-萘酚懸浮體中，把稀釋的200kg鹽酸在3.5h內(nèi)自液面下加入，溫度為0℃，攪拌1h進(jìn)行亞硝化反應(yīng)。將30kg 1.36kg/m3氫氧化鈉溶液加至上述亞硝化產(chǎn)物中，加熱至22℃，再將200kg亞硫酸氫鈉加至反應(yīng)物中，使亞硝化產(chǎn)物溶解，并過濾生成的加成產(chǎn)物(媒染綠)。調(diào)整反應(yīng)物溫度為25℃，再加入137kg硫酸亞鐵攪拌溶解，pH值為4.5~5。將320kg碳酸鈉溶于1500L水中，并緩慢加至上述反應(yīng)物中，攪拌，反應(yīng)生成綠色色淀。將200kg硫酸鋁及22kg 1.84kg/m3硫酸用1200L水溶解，慢慢加至色淀中，攪拌加熱至70℃，與碳酸鈉生成氫氧化鋁，并與色淀均勻吸附，過濾，在70~80℃下干燥，制得顏料綠B。
質(zhì)量標(biāo)準(zhǔn)：參考標(biāo)準(zhǔn)
|
外觀 |
深綠色粉末 |
|
色光 |
與標(biāo)準(zhǔn)品近似 |
|
著色力/% |
為標(biāo)準(zhǔn)品的100±5 |
|
水分含量/% |
≤5 |
|
吸油量/% |
40±5 |
|
水溶物含量/% |
≤8 |
|
細(xì)度(過80目篩余量)/% |
≤5 |
|
耐曬性/級(jí) |
7 |
|
耐熱性/℃ |
140 |
|
耐酸性/級(jí) |
3 |
|
耐堿性/級(jí) |
4 |
|
水滲透性/級(jí) |
3~4 |
|
石蠟滲透性/級(jí) |
5 |
|
油滲透性/級(jí) |
4~5 |
用途：
用于橡膠雜品、人造大理石、瓷磚、水磨石、塑料制品、油墨及涂料的著色。
