黃金珠光顏料漿
發(fā)布時(shí)間：2020-08-06 21:24:59
結(jié)構(gòu)式：xFe2O3/yTiO2/[KAl2(AISi3O10)(OH)2]

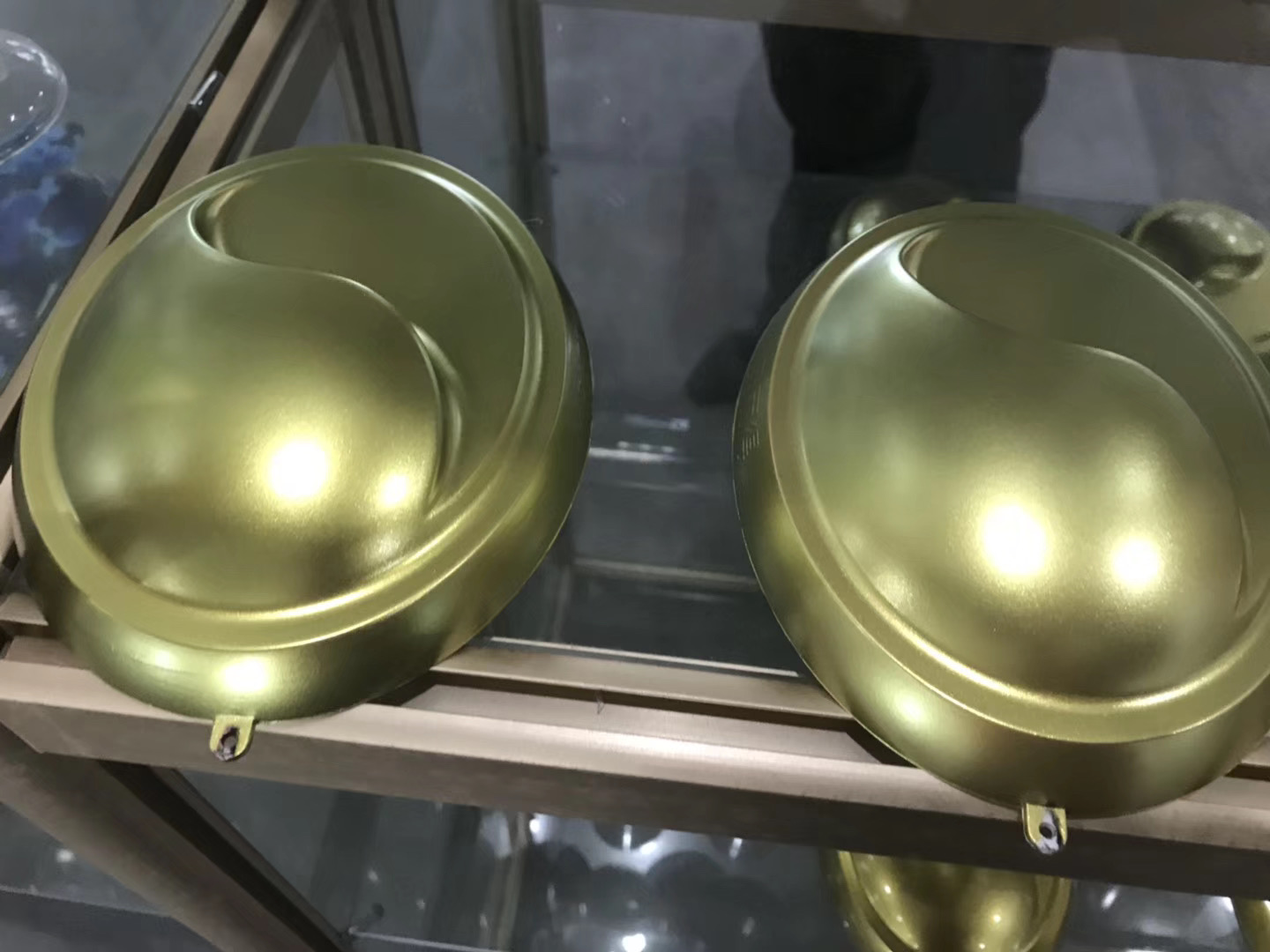

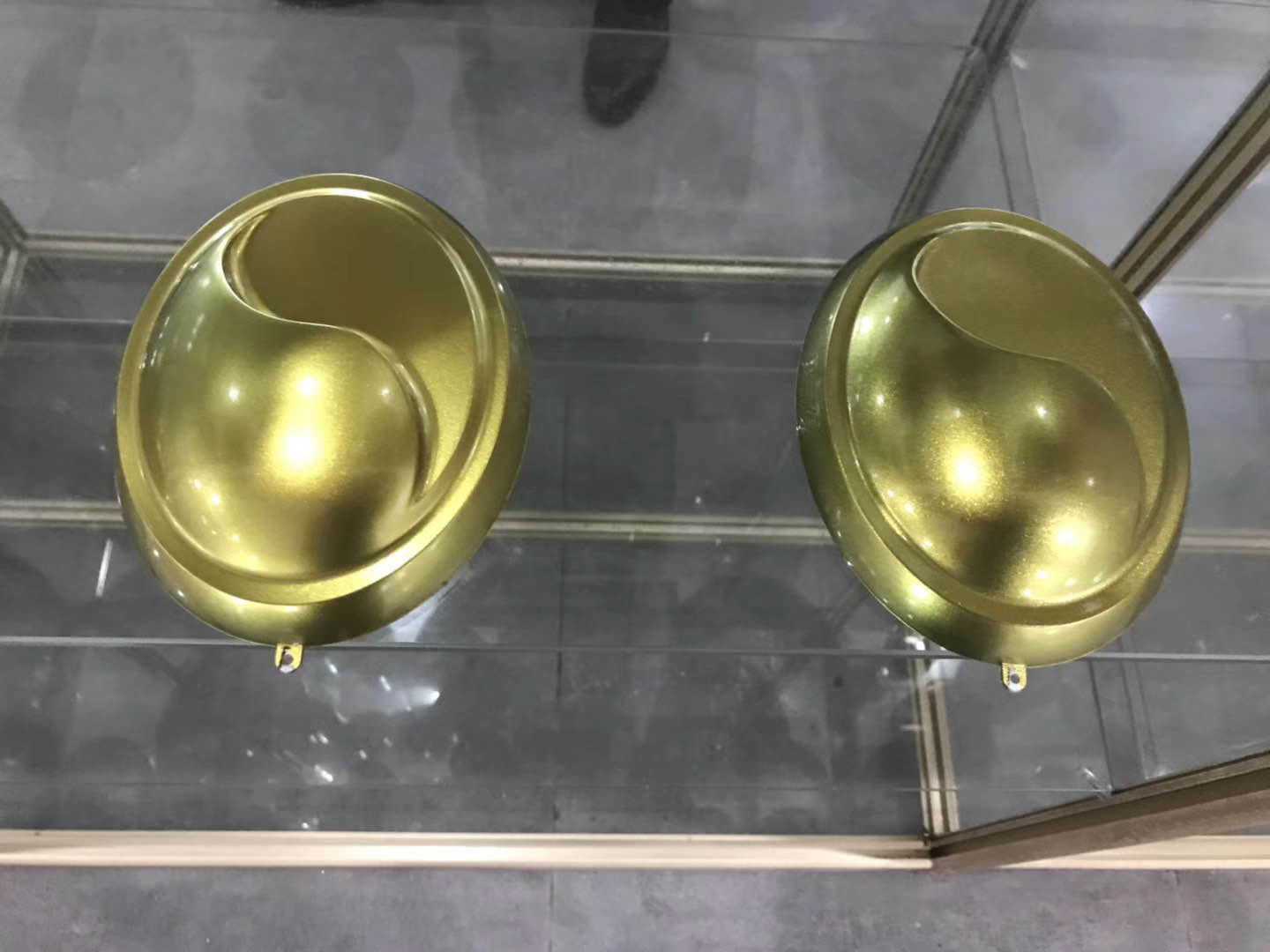

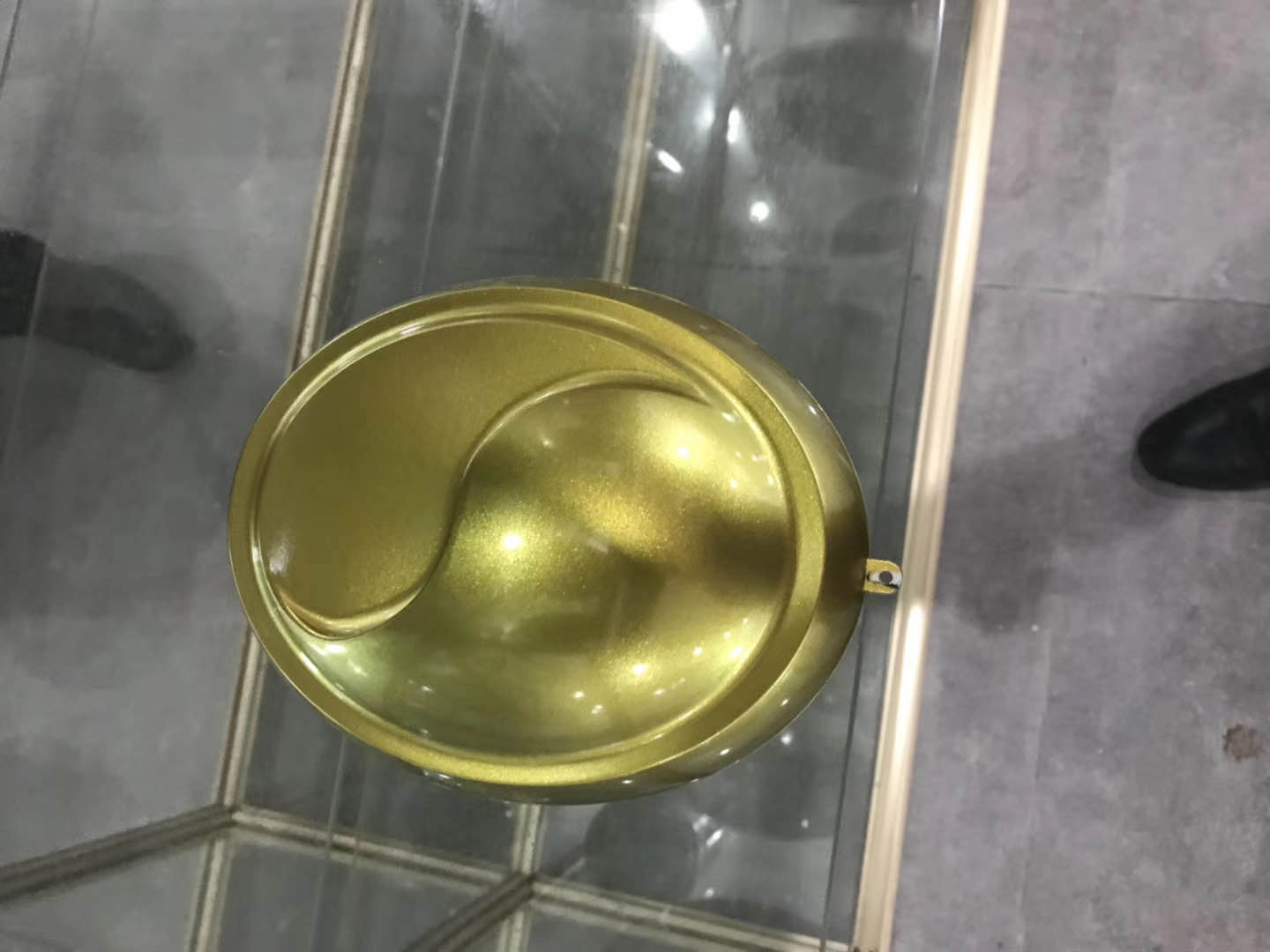

性質(zhì)：黃金黃色相，金光閃爍，有明亮的黃金色效果。如果制備工藝、Fe2O3和TiO2的覆蓋率不同，可以得到不同效果的珠光顏料。
制法：將7kg、400目云母薄片和去離子水混合，配成1:(3.5~4)的懸浮液，加入計(jì)算量的硫酸氧鈦或四氯化鈦溶液，并同時(shí)加入適當(dāng)?shù)木彌_劑(以維持pH為2.2~2.5)，攪拌混合均勻。加熱升溫至72~78℃，保持3.25h，得到幻彩黃金黃珠光顏料。然后，繼續(xù)加入20%氫氧化鈉溶液，使pH升至8.0，同時(shí)加入氨-氯化氨緩沖劑，使pH維持在8.0。加入少量脲沉淀劑和氧化劑(如硝酸鈉)，維持溫度在72~78℃。采用滴注方式加入2.5L濃度為15%的硫酸亞鐵(FeSO4?7H2O)溶液，反應(yīng)1h。此時(shí)反應(yīng)體系中的云母薄片懸浮液中將有墨綠色沉淀析出，覆蓋中止，便可得到含4.8% α-FeOOH的閃閃發(fā)光的黃金黃著色珠光顏料。再在72~78℃繼續(xù)反應(yīng)1h。將反應(yīng)物放出，貯存在放有冷卻水的沉淀池中，放置一晚。然后經(jīng)酸洗，去離子水洗，用離心機(jī)甩干。130℃下烘干，950℃高溫下煅燒30min，得產(chǎn)品。
上一篇：幻彩橄欖綠珠光顏料漿
下一篇：幻彩寶石藍(lán)珠光顏料漿
