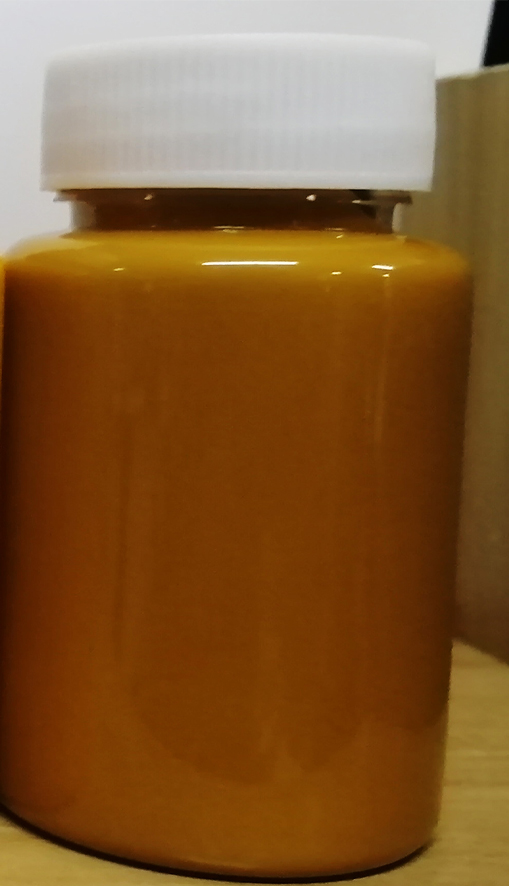

玻璃鋼用棕黃色42號色漿，氧化鐵的性能有哪些
發(fā)布時間：2020-05-03 11:02:15
顏料黃42（氧化鐵黃）的質(zhì)量標準、性質(zhì)、制法
目前主要用途為要求超耐候性能同時要求低成本的建筑材料為主，蒂森公司氧化鐵色漿與其它色漿不同之處在于以下兩點
一、細度，細度在10微米左右，也就是百分之一毫米，具有更加優(yōu)異的相容性。不返粗。不易覺淀。
二、采用的氧化鐵顏料為包覆型復合顏料，具有更加優(yōu)異的耐熱性，常規(guī)氧化鐵在190度以上容易推動結(jié)晶水而變成鐵紅，我司色漿可以在高溫后顏色穩(wěn)定不泛紅，長時間的酸堿浸泡不會影響整體材料的性能。
登記號：CAS[51274-00-1]；CI 77492
結(jié)構(gòu)式：α-Fe2O3?H2O
分子式：Fe2O3?H2O或Fe2O3?nH2O
分子量：177.72(Fe2O3?H2O)
質(zhì)量標準： (GB 1862)
蒂森色漿電子色卡：
(1)產(chǎn)品規(guī)格
|
指標名稱 |
一級品 |
|
外觀 |
暗黃色液體 |
|
色光(與標準品相比) |
棕紅光黃色 |
|
吸油量/% |
25 |
|
水分含量/% |
≤0.5 |
|
細度 |
≤10微米 |
|
水萃取液pH值 |
7 |
|
水溶物含量/% |
≤0.5 |
|
氧化鐵(干品)含量/% |
≥55% |
(2)氧化鐵黃含量測定
①應用試劑
6mol/L鹽酸溶液；0.5%二苯胺磺酸鈉溶液；1/6×0.1mol/L重鉻酸鉀標準溶液：用4.9035g(準確至0.0001g)在120℃烘至恒重，將重鉻酸鉀(基準試劑)溶于500mL蒸餾水中，稀釋至1000mL，暗處保存；氧化亞錫溶液：10g氯化亞錫溶于33.3mL鹽酸中，加水稀釋至100mL，需要新鮮配制；氯化高汞飽和溶液：用氯化高汞溶于水成飽和狀態(tài)；硫磷混合液：取150mL濃硫酸及150mL濃磷酸溶于500mL水中，并稀釋至1000mL(配制過程，酸稀釋時放熱，必須冷卻)。
②測定
在500mL錐形瓶中，加入0.3g樣品，加入6mol/L鹽酸，錐形瓶口上蓋一小漏斗，以防止瓶內(nèi)溶液濺出。加熱使其全部溶解后加100mL水沖洗漏斗及錐形瓶口，加熱至微沸，然后將氯化亞錫溶液逐滴加入微沸液中至溶液黃色剛好褪盡，再多加一滴。加入100mL水，將溶液冷卻至室溫，加6mL氯化高汞飽和溶液，用力搖蕩3min，加20mL硫磷混合液及5~7滴二苯胺磺酸鈉指示劑，用1/6×0.1mol/L重鉻酸鉀標準溶液滴定至紫色，保持30s不褪色即為終點。則氧化鐵的含量(W)按下式計算：W=0.07985×6MV/G×100%式中，G為樣品質(zhì)量，g；M為重鉻酸鉀標準溶液物質(zhì)的量濃度，mol/L；V為耗用重鉻酸鉀標準溶液的體積，mL。
性質(zhì)：
氧化鐵黃呈黃色粉末狀。色澤帶有鮮明而純潔的赭黃色，并有從檸檬色到橙色一系列色光。當氧化鐵黃被加熱至150℃以上時開始脫水變色，逐漸形成氧化鐵紅。氧化鐵黃的遮蓋力及著色力都很強，具有優(yōu)良的耐光性、耐候性、耐堿性及耐污濁氣體的性能。但不耐高溫、不耐酸，易被熱的濃強酸溶解。
顏料制法：
1.氧化鐵顏料生產(chǎn)原理
以廢鐵與硫酸作用生成硫酸亞鐵，再與氫氧化鈉作用制成晶核，在晶核懸浮液中加入硫酸亞鐵溶液與鐵屑，經(jīng)加熱氧化而生成氧化鐵黃。操作采用裝有多孔板的木桶，加入廢鐵屑、氫氧化鐵和硫酸亞鐵溶液，從木桶底部通入壓縮空氣，通過分布板小孔均勻冒出進行氧化反應。氧化反應溫度控制在40℃(通過水蒸氣調(diào)節(jié))，反應時間41h，氫氧化亞鐵濃度為8%。氧化反應結(jié)束得到淡黃色氧化鐵黃，調(diào)節(jié)酸度使氧化鐵黃沉淀，經(jīng)分離除去雜質(zhì)，經(jīng)干燥得成品。
4H2SO4+4Fe+28H2O → 4H2↑+4FeSO4?7H2O
4FeSO4?7H2O+O2 → 2Fe2O3?H2O↓+4H2SO4+22H2O
2.技術(shù)配方（質(zhì)量份）
|
廢鐵(不含其他金屬雜質(zhì)) |
1100 |
|
硫酸(100%) |
250 |
|
氫氧化鈉(98%) |
35 |
3.生產(chǎn)原料規(guī)格
廢鐵：廢鐵即鋼鐵的邊角廢料，如鐵屑、廢鐵片、廢鐵絲等。廢鐵上的油污應清洗掉，中間夾有的鋅、鉛等其他金屬及非金屬雜物應選出棄去。鐵的元素符號為Fe，為銀白色金屬，密度為7.86g/cm3。純鐵熔點1535℃，沸點3000℃。含有雜質(zhì)的鐵在潮濕空氣中逐漸生銹。鐵溶于硫酸、鹽酸、稀硝酸中。
4.生產(chǎn)工藝
(1)工藝一
將廢鐵和水放入硫酸亞鐵反應鍋中，然后漸漸注入濃硫酸，使廢鐵溶解成硫酸亞鐵。將反應好的硫酸亞鐵注入計量槽內(nèi)，然后用泵打入晶核反應鍋中，與加入的氫氧化鈉溶液作用生成綠色的氫氧化亞鐵。然后在常溫下通入空氣進行氧化，溶液逐漸轉(zhuǎn)變?yōu)榈咙S色時，反應結(jié)束，停止通入空氣，制成晶核懸浮液。將晶體核懸浮液注入成品反應鍋(氧化鍋)，同時加入廢鐵和硫酸亞鐵，通入蒸汽加熱，在70~75℃范圍內(nèi)通入空氣進行氧化，此時空氣中的氧將亞鐵離子氧化，生成氧化鐵的一水物，并以晶核為核心，包裹在外層，顏料粒子逐漸增大，色澤由淺到深，直到其顏色和標準樣品相同時，即可停止氧化。反應中生成的硫酸又與鐵屑作用生成硫酸亞鐵。硫酸亞鐵又繼續(xù)被氧化為氧化鐵黃。將氧化結(jié)束的成品過濾，去掉反應的鐵屑，成品液料進入貯槽，然后用回轉(zhuǎn)式真空抽濾機將含有硫酸亞鐵的母液濾去。再用水洗，直到洗滌水中的可溶性鹽下降到規(guī)定的指標。將漂洗干凈的氧化鐵黃送入噴霧干燥器干燥，即得氧化鐵黃。然后經(jīng)粉碎，過篩即得成品。
(2)工藝二
將鐵屑放置在反應器的花板上，隨即加入硫酸亞鐵溶液，溶液濃度以含6%~10%硫酸亞鐵為合適。加入氫氧化鐵晶體核。把溶液加熱到60~80℃。然后通過空氣管輸入空氣。金屬鐵的氧化立刻開始。經(jīng)過48h左右，然后觀察產(chǎn)品的色光及沉降速度而確定氧化是否已經(jīng)完成。氧化完成的產(chǎn)品呈淡黃色或所需要的顏色。酸度控制在氧化鐵黃可以沉淀，而其他雜質(zhì)如鋅、錳及低價鐵鹽等不能沉淀，這樣可以將氧化鐵黃與雜質(zhì)分開。用壓濾機把沉淀物分開。然后進行洗滌，直至洗液中不再有鐵鹽存在為止，再經(jīng)干燥，研磨，過篩。硫酸亞鐵溶液在過程中循環(huán)使用。
用途：
為廉價的黃色顏料，廣泛使用于建筑、涂料、橡膠、塑料和文教用品的著色，以及作為氧化鐵系顏料的中間體(制造氧化鐵紅和氧化鐵黑等)。
