水性顏料色漿大紅112號(hào)：永固紅FGR
發(fā)布時(shí)間：2020-04-04 16:34:54
CI顏料紅112：永固紅FGR，是水性色漿的主色，色漿應(yīng)用，主要用于水性防腐漆，水性印花漿。部分產(chǎn)品可以用于水溶性色漿生產(chǎn)制作。
別名：顏料永固紅FGR
類(lèi)別：色酚AS類(lèi)有機(jī)顏料
登記號(hào)：CAS[6535-46-2]；CI 12370
分子式：C24H16Cl3N3O2
分子量：484.76

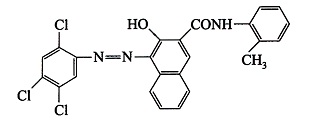

結(jié)構(gòu)式：
顏料性能標(biāo)準(zhǔn)（色漿性能近似）：
|
外觀 |
艷紅色液體 |
|
色光 |
與標(biāo)準(zhǔn)品近似 |
|
著色力/% |
為標(biāo)準(zhǔn)品的100±5 |
|
水分含量/% |
≤1.5 |
|
水溶物含量/% |
≤2.0 |
|
細(xì)度(過(guò)80目篩余量)/% |
≤5.0 |
|
耐曬性/級(jí) |
7~8 |
|
耐熱性/℃ |
180 |
|
耐酸性/級(jí) |
5 |
|
耐堿性/級(jí) |
5 |
|
水滲透性/級(jí) |
5 |
|
乙醇滲透性/級(jí) |
5 |
|
石蠟滲透性/級(jí) |
5 |
|
油滲透性/級(jí) |
3~4 |
顏料性質(zhì)：本品為艷紅色粉末。遇濃硫酸呈紅紫色，稀釋呈藍(lán)光桃紅色。具有良好的耐曬性和耐熱性。
顏料生產(chǎn)制法：

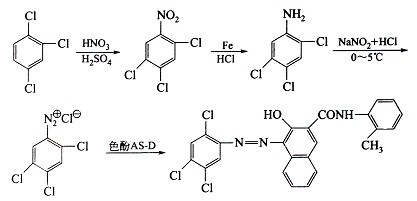

1.生產(chǎn)原理
2,4,5-三氯苯胺重氮化后與色酚AS-D偶合制得。
顏料技術(shù)配方
|
原料 |
用量比例 |
|
2,4,5-三氯苯胺(工業(yè)品) |
276 |
|
亞硝酸鈉(98%) |
98 |
|
色酚AS-D(工業(yè)品) |
420 |
3.顏料生產(chǎn)工藝

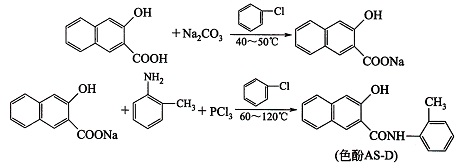

(1)色酚AS-D的制備
在脫水鍋中加入氯苯4300L，100%2,3-酸630kg、碳酸鈉280kg，加熱至45℃左右，待二氧化碳逸出后加熱升溫脫水，溫度升高至134~135℃，待蒸出的氯苯透明無(wú)水時(shí)停止加熱，體積控制在2900L。將脫水物壓至縮合鍋中，冷卻至90℃左右，加入430kg 98%鄰甲苯胺，冷卻至65~70℃，在2h內(nèi)均勻加入三氯化磷氯苯混合液(230kg三氯化磷用無(wú)水氯苯配成55%~60%混合液)，加完時(shí)溫度為118~120℃，保溫2h。在蒸餾鍋中加1000L水和30%堿液330L，將縮合物壓入。壓完后攪拌15min。取樣測(cè)定pH值在8~8.5，如pH值低于8則加堿調(diào)整。用直接蒸汽蒸餾至蒸出物澄清無(wú)氯苯為止。加90℃以上的熱水至5000L，過(guò)濾。濾餅用90℃以上熱水洗滌至濾液澄清，抽干，干燥，得885kg色酚AS-D。
(2)2,4,5-三氯苯胺的制備
加95%硫酸1500kg及1,2,4-三氯苯3000kg至硝化鍋中，攪拌混合。于40~50℃加入混酸(HNO3 35%，H2SO4 65%)3000kg，于48~50℃攪拌2h，然后加水150kg稀釋成75%硫酸，分離出上層油狀物，水洗，得粗品3650kg。加水125L、鐵粉125kg、苯150kg、純?nèi)认趸?50kg和甲酸1kg至還原鍋，注意反應(yīng)自始至終加熱保證沸騰。如果鍋內(nèi)物料振蕩追加鐵粉125kg，如無(wú)振蕩繼續(xù)通蒸汽煮沸3h后，虹吸出苯并蒸餾出苯，然后真空蒸餾出2,4,5-三氯苯胺。
(3)重氮化
將500L冰醋酸加入重氮化反應(yīng)鍋中，加熱至60℃，在其中溶解276kg三氯苯胺。將此溶液轉(zhuǎn)至3500L水中，加入1120L 5mol/L鹽酸，加冰冷卻至0℃，用98kg 98%亞硝酸鈉配制成的40%溶液進(jìn)行重氮化，反應(yīng)溫度為0℃。2h后加入107kg輕質(zhì)碳酸鈣懸浮在水中，稀釋至體積為8500L，加15kg活性炭，過(guò)濾，得重氮鹽液。
(4)偶合
將420kg色酚AS-D溶于32.2L 33%氫氧化鈉溶液及3000L水中。溫度為90℃下，加10kg硅藻土，過(guò)濾，稀釋至體積為14000L。用冰冷卻至3℃，快速加入235L冰醋酸，酸化析出沉淀，然后加熱至38℃，得偶合組分。從偶合組分液面下在3h內(nèi)加入重氮液偶合，溫度為38℃。過(guò)濾，水洗，在50~55℃下干燥，得700kg永固紅FGR。
用途：主要用于油墨、涂料印花和文教用具的著色。
蒂森色漿應(yīng)用，主要用于水性防腐漆，水性印花漿。部分產(chǎn)品可以用于水溶性色漿生產(chǎn)制作。
耐遷移性能較為優(yōu)良，濃度高。易于分散，后期的儲(chǔ)存穩(wěn)定性好，復(fù)溶性能高。

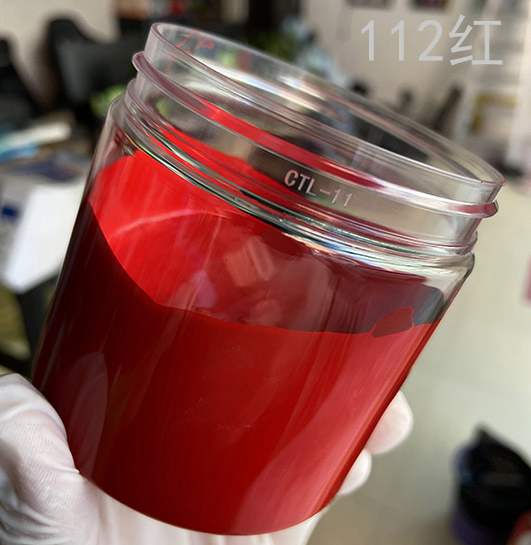

色漿成品如下
下一篇：水溶性烤漆色漿水性聚酯色漿
