日本石原CR-80鈦白粉色漿
發(fā)布時間：2020-09-29 17:01:28

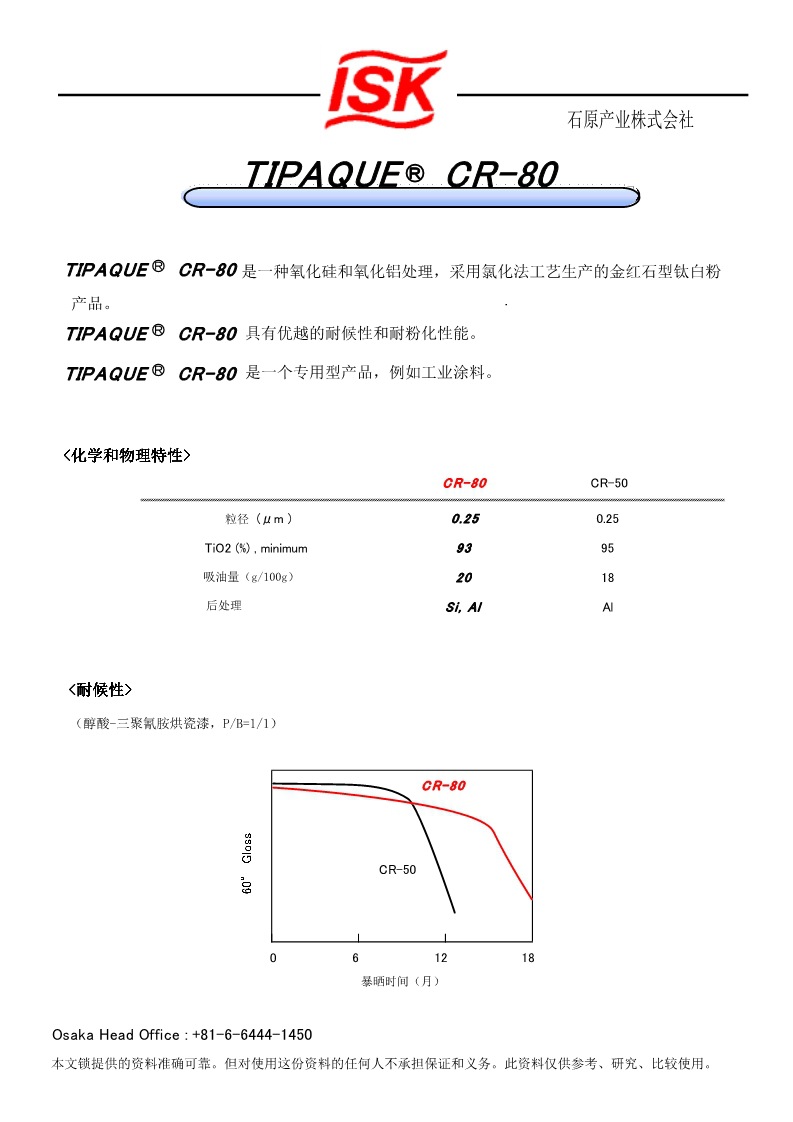

日本石原CR-80鈦白粉色漿
|
顏料含量 |
75% |
|
包裝規(guī)格 |
25KG桶 |
|
吸油量 |
23 |
|
PH |
7.0-9.0 |
|
色調(diào) |
藍光 |
|
光澤 |
高光澤 |
|
耐曬性 |
優(yōu)異 |
|
添加量 |
1-5% |
|
細度 |
≦5um |
重要的白色顏料，其分子式為TiO2，是一種白色穩(wěn)定的化合物(又稱二氧化鈦)。對大氣中各種化學物質(zhì)穩(wěn)定，不溶于水和弱酸，微溶于堿，耐熱性好。
二氧化鈦具有優(yōu)異的顏料品質(zhì)，由于它的折射率比一般白色顏料高(在2.5以上)，對光的吸收少，而散射能力大，使它的光學性能非常好，表現(xiàn)在光澤、白度、消色力、遮蓋力都好，在粒度和粒度分布時能發(fā)揮出大效益。二氧化鈦有3種結(jié)晶體：銳鈦型、板鈦型和金紅石型。板鈦型屬斜方晶形，無工業(yè)價值。銳鈦型和金紅石型同屬四方晶形在工業(yè)上有突出價值。顏料用鈦白粉分金紅石型和銳鈦型兩類。
這兩種鈦白粉雖化學成分相同，由于晶型結(jié)構(gòu)不同，也帶來了一系列性能上的不同。它們雖同屬四方晶系，但晶體結(jié)構(gòu)的緊密程度不同，銳鈦型晶體間空隙大，在常溫下穩(wěn)定，在高溫下要轉(zhuǎn)化為金紅石型；金紅石型是穩(wěn)定的結(jié)晶形態(tài)，結(jié)構(gòu)致密，比銳鈦型有更高的硬度、密度、介電常數(shù)和折射率，在耐候性和抗粉化方面比銳鈦型優(yōu)越，但銳鈦型的白度要比金紅石型的好。雖說鈦白對可見光的所有波長都能強烈地散射，很少吸收，因而白度高，但畢竟還存在著少量的吸收，金紅石型鈦白粉對靠近藍端的可見光譜吸收稍多于銳鈦型，因而色調(diào)略帶黃相。兩者區(qū)別見下表。
鈦型鈦白與金紅石型鈦白性能比較
| 指標 |
全紅石型 |
銳鈦型 |
|
晶系 |
四方晶系 |
四方晶系 |
|
折射率 |
2.74 |
2.52 |
|
相對密度 |
4.2-4.3 |
3.8-3.9 |
|
莫氏硬度 |
6-7 |
5-6 |
|
介電常數(shù) |
114 | 48 |
|
熔點,C |
1850 |
高溫向金紅石型轉(zhuǎn)化 |
|
消色力 |
1650~1700 |
1200~1300 |
|
吸油量 |
20-22 |
23-25 |
|
耐光堅牢度 |
很高 |
低 |
|
抗粉化性 |
優(yōu) |
差 |
①消色力數(shù)據(jù)為雷諾數(shù)。當和標準樣比較時，達到明度相同所消耗標準藍顏料
的毫克數(shù)為雷諾數(shù)，當消耗的藍顏料量越大，說明白顏料的消色力越強。
下面簡單介紹鈦白的制造方法
a、硫酸法
以鈦鐵礦(其成分為 FeTiO3。或?qū)懗蒄eO·TiO2)為原料。粉碎成細粉后用硫酸進行酸解，其主要化學反應(yīng)為：
FeTiO3 +2H2SO4→TiOSO4+FeSO4+2H2O
經(jīng)冷凍分離硫酸亞鐵，用絮凝劑使鈦液澄清，然后進行水解，其主要化學反應(yīng)為：
TiOSO4+2H2O→H2TIO3↓+H2SO4
將沉淀的偏鈦酸進行過濾、水洗、再加入助劑，然后進行煅燒，形成TiO2(鈦白粉)。
b、氯化法
不直接用鈦鐵礦為原料，因含鐵量太高。一般以金紅石礦(含TiO2 95%)為原料，用還原劑和氯氣進行反應(yīng)，先制成四氯化鈦，其主要化學反應(yīng)為：
2TiO2+3C+4Cl2→2TiCl4+CO2↑+2CO↑
將生成的氯化鈦進行精制后與氧氣進行反應(yīng)，其主要化學反應(yīng)為:
TiCl4+O2→TiO2+2Cl2↑
將所得的TiO2再進一步精制，加入表面處理劑，經(jīng)水洗、干燥、粉碎而制得成品。
鈦白粉根據(jù)需要不同，又分為很多品種，有通用型和專用型，通用型先使用無機處理劑，然后再添加有機處理劑，使產(chǎn)品達到通用性能，盡可能兼顧多方面的要求，但有時難以滿足高質(zhì)量的要求，所以要考慮專用品種。
上一篇：亨斯邁R-FC5白色漿
