防銹涂料色漿31號黃（鋇鉻黃）介紹
發(fā)布時間：2020-08-06 19:47:17 點擊率：
分子式：BaK2(CrO4)2或 BaCrO4·K2CrO4
性質(zhì)：

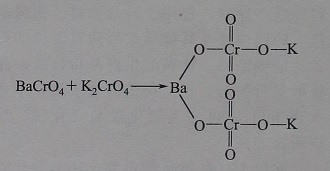

鋇鉻黃中鉻酸鋇是一種奶黃色的粉末，著色力極低。其中BaO含量不低于56%，CrO3含量不低于36.5%。鉻酸鋇鉀是檸檬黃色粉末，密度為3.65g/cm3，折射率是1.9，吸油量11.6%，有一定的水溶性。鋇鉻黃是有毒的顏料。鋇鉻黃有兩種，一種主要成分是鉻酸鋇( BaCrO4)，另一種主要成分是鉻酸鋇鉀，是鉻酸鋇同鉻酸鉀的復鹽。
制法：1.生產(chǎn)原理
氯化鋇與鉻酸鈉發(fā)生復分解反應，得到鉻酸鋇。BaCl2+Na2CrO4 → BaCrO4+2NaCl
鉻酸鋇鉀一般采用干法。碳酸鋇粉末與重鉻酸鉀粉末混勻后煅燒，于650~700℃下生成鉻酸鋇鉀。
BaCO3+K2Cr2O7 → BaCrO4+K2CrO4+CO2↑
2.技術配方
(1)鉻酸鋇制法
|
二水合氯化鋇 |
122 |
|
二水合重鉻酸鈉 |
124.5 |
|
氫氧化鈉 |
20 |
(2)鉻酸鋇鉀制法
|
重鉻酸鉀 |
120 |
|
碳酸鋇 |
172 |
3.生產(chǎn)原料規(guī)格
氯化鋇(BaCl2?2H2O)是白色單斜晶體。相對分子質(zhì)量為224.28，密度為3.097g/cm3。在113℃時失去結(jié)晶水成白色粉末。氯化鋇易溶于水，微溶于鹽酸和硝酸，幾乎不溶于醇也不溶于丙酮，其水溶液有苦味。氯化鋇對人畜均有害。
其質(zhì)量指標如下：
|
指標名稱 |
二級 |
|
氯化鋇(BaCl2?2H2O)含量/% |
≥95.0 |
|
鐵(Fe)含量/% |
≤0.06 |
|
水不溶物含量/% |
≤0.50 |
4.生產(chǎn)工藝
將配制好的重鉻酸鈉溶液加入反應鍋中，再加入恰好能中和重鉻酸鈉酸度的適量氫氧化鈉溶液，攪拌后，將鉻酸鈉溶液稀釋到相對密度為1.11。取少量反應液，檢驗其中是否有硫酸根存在，若有硫酸根存在，則在反應液中加入少劑量的氯化鋇溶液，使之生成硫酸鋇沉淀，再將沉淀過濾去除。在澄清的反應液中加入反應量的氯化鋇溶液，迅速不斷攪拌，生成鉻酸鋇沉淀。一直到沉淀的濾液呈清水色，加入氯化鋇溶液不產(chǎn)生沉淀為止，這時將沉淀洗凈。所得顏料漿用壓濾機過濾，并用水洗滌至洗水中僅含微量氯離子為止。將濾餅干燥、粉碎，即得成品。
質(zhì)量標準：
(1)質(zhì)量指標
|
外觀 |
黃色粉末 |
|
色光 |
與標準品近似至微 |
|
著色力/% |
為標準品的100±5 |
|
吸油量/% |
15~25 |
|
遮蓋力/(g/m2) |
≤145 |
|
水分及揮發(fā)物含量/% |
≤1 |
|
細度(過320目篩余量)/% |
≤3 |
|
鋇含量(以2BaO計)/% |
≥52 |
|
鉻含量(以CrO3計)/% |
≥32 |
|
水溶性氯離子(Cl-)含量/% |
≤0.5 |
|
水溶性硝酸根(NO3-)含量/% |
≤0.5 |
|
水溶性鉻化合物含量/(g/100mL) |
≤0.1 |
(2)遮蓋力測定
①試劑及儀器
6號調(diào)墨油由純亞麻仁油制，黏度在25℃時為0.14~0.16Pa?s或涂-4杯38~42s，酸值不大于7 mgKOH/g，色澤鐵鈷比色不大于7；黑白格玻璃板，包括磨砂玻璃、擋光板、燈源開關及15W日光燈。
②顏料與油配料
顏料吸油量為10%~20%，則顏料:油=1:1.2；
顏料吸油量為20%~30%，則顏料:油=1:2.5；
顏料吸油量為30%~40%，則顏料:油=1:4；
顏料吸油量為45%，則顏料:油=1:5(以g為單位)。
③測定
根據(jù)鋇鉻黃品種稱取顏料與油的配比量。
檸檬鉻黃：顏料2g，調(diào)墨油5g；
淡鉻黃：顏料2g，調(diào)墨油5g；
中鉻黃：顏料2g，調(diào)墨油5g；
深鉻黃：顏料5g，調(diào)墨油6g；
橘鉻黃：顏料5g，調(diào)墨油6g。
將上述配料置于平磨機磨砂玻璃板上，加入調(diào)墨油1/3~1/2置于同塊玻璃板上，用調(diào)墨刀調(diào)勻，加4.5kg砝碼(德國研磨機加2.5kg砝碼)進行研磨，每研磨25轉(zhuǎn)調(diào)和一次，共計100轉(zhuǎn)。
將顏料色漿放入容器，加入剩余的油，用調(diào)墨刀調(diào)勻，備用。
然后在天平上稱取黑白格質(zhì)量，用漆刷蘸取顏料色漿均勻縱橫交錯地涂于黑白格上，涂刷時不允許顏料色漿在板的邊緣黏附，在暗箱內(nèi)距離磨砂玻璃150~200mm，視線與板面傾斜成30°角，在兩支15W日光燈照射下觀察，黑白格恰好被顏料色漿遮蓋即為終點。將涂有顏料色漿的黑白格板稱量。遮蓋力可通過計算而得。
用途：用作防銹顏料。
