當(dāng)前位置：首頁 > 技術(shù)文獻 > 顏料與色漿技術(shù)應(yīng)用
玻璃鋼格柵色漿用高耐候無機綠色氧化鉻綠\地坪漆色漿鉻綠簡介
發(fā)布時間：2020-04-25 19:16:40 點擊率：
一、氧化鉻綠
化學(xué)成分是三氧化二鉻(Cr2O3)，其外觀由淺綠到深綠，密度為5.09~5.4g/cm3，吸油量12-14%，三氧化二鉻純度達97%以上。氧化鉻綠是單一成分的綠色顏料，不同于黃、藍復(fù)配的綠色顏料，它的色光在綠色顏料中不算鮮艷，為橄欖綠色，遮蓋力不如鉛鉻綠、著色力也不如其它綠色顏料，但它的突出優(yōu)點為：是綠色顏料中堅牢度的品種，有很強的化學(xué)穩(wěn)定性，不溶于酸或堿，耐光性能強，耐高溫達1000℃。由于它的熱穩(wěn)定性及化學(xué)穩(wěn)定性高，用于高溫漆的制造，尤其是用于陶瓷及搪瓷工業(yè)，是沒有其它的綠色顏料可以替代的，其次是用來制綠橡膠，也適用于在化學(xué)環(huán)境惡劣的條件下使用的防護漆。它的生產(chǎn)方法比較簡單，大多采用重鉻酸鉀或鈉，用碳或硫在高達1100℃下進行還原反應(yīng)制得，然后洗去水溶鹽，經(jīng)干燥、粉碎后獲得成品。鉻綠顏料不是單一化學(xué)組分形成的顏料，它是基于在光譜上黃與藍兩種顏料經(jīng)減差混合，可以復(fù)配成綠色顏料的原理，由帶綠相的鉻黃與鐵藍拼混而成。由于拼混的比例不同，顏色變化范圍很大，從很淺的黃綠色(含鐵藍2~3%)到很深的綠色(含鐵藍60~65%)。由于它是一個混合顏料，所以它的性能就與它的組分鉻酸鉛、硫酸鉛、鐵藍三者的成分有關(guān)，鉻綠沒有固定的化學(xué)分子式，可以近似地寫成如下通式：PbCCrO4· xPbSO4· yFeNH4[Fe(CN)6]
二、鉻綠顏料
具有良好的遮蓋力，強的著色力，較好的化學(xué)穩(wěn)定性(耐堿性除外)，耐久性適中，耐光性稍差(經(jīng)助劑處理可在顏料制造中解決)，耐熱性一般(烘烤溫度在149℃之下)。鉛鉻綠是發(fā)展較晚的一種顏料，始于1940年，但它是綠色顏料中用量大的顏料，盡管它的性能還不盡人意，又有潛在的毒性，但是它的價格低，仍有很廣泛的用途。雖然性能更好的酞菁綠已面市，酞菁綠有顏色飽和、著色力高等優(yōu)點，但它的價格約高5倍，所以至今未能完全取代鉻綠。
三、耐曬品綠色淀
類別：三芳甲烷色淀顏料
登記號：CAS[1326-03-0]；CI 175211

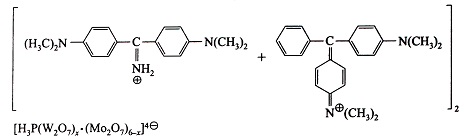

結(jié)構(gòu)式：
質(zhì)量標(biāo)準(zhǔn)：
|
外觀 |
綠色粉末 |
|
水分含量/% |
≤3.5 |
|
吸油量/% |
50±5 |
|
細度(過80目篩余量)/% |
≤5 |
|
著色力/% |
為標(biāo)準(zhǔn)品的100±5 |
|
色光 |
與標(biāo)準(zhǔn)品近似 |
|
耐曬性/級 |
6 |
|
耐熱性/℃ |
180 |
|
耐酸性/級 |
2 |
|
耐堿性/級 |
3 |
|
水滲透性/級 |
4 |
|
油滲透性/級 |
3 |
|
石蠟滲透性/級 |
5 |

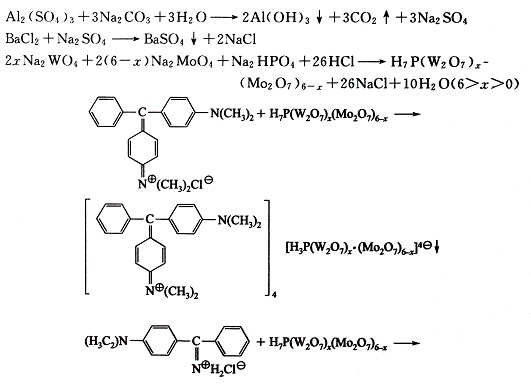

由硫酸鋁、碳酸鈉和氯化鋇制得的氫氧化鋁、硫酸鋇漿料(鋁鋇白)與堿性嫩黃O，堿性綠混合，再與磷鉬鎢酸發(fā)生沉淀反應(yīng)，經(jīng)壓濾、漂洗、干燥、粉碎得耐曬品綠色淀。
2.技術(shù)配方
|
原料 |
單耗(kg/t) |
|
堿性嫩黃O(工業(yè)品) |
22 |
|
鉬酸鈉(工業(yè)品) |
15 |
|
堿性綠(工業(yè)品) |
54 |
|
磷酸氫二鈉(工業(yè)品) |
20 |
|
硫酸鋁(精制品) |
785 |
|
氯化鋇(98%) |
625 |
|
碳酸鈉(95%) |
320 |
|
鹽酸(工業(yè)品) |
130 |
|
鎢酸鈉(工業(yè)品) |
158 |
|
冰醋酸(工業(yè)品) |
14 |
溶解鍋，配制槽，混合鍋，沉淀鍋，貯槽，壓濾機，干燥箱，粉碎機。
4.生產(chǎn)工藝
將380kg工業(yè)硫酸鋁溶于3000L 85℃熱水中，制得硫酸鋁溶液備用。160kg 95%碳酸鈉于3000L 45℃熱水中溶解后分批加入上述制備好的硫酸鋁溶液中，經(jīng)混合均勻，使溶液pH值為6.5左右制得氫氧化鋁懸浮液備用。將313kg氯化鋇溶于2000L 40℃熱水中，溶解后加入上述制備的氫氧化鋁懸浮液中，使溶液pH值為6.0~6.5，將料液過濾、水漂洗，濾餅用水打漿制得3000kg氫氧化鋁與硫酸鋇漿液備用。將81.9kg 100%結(jié)晶鎢酸鈉、7.1kg 100%結(jié)晶鉬酸鈉和9.2kg 100%結(jié)晶磷酸氫二鈉溶于2000L熱水中，在攪拌下加入57kg 30%鹽酸使溶液pH值為1.5~2.0制得雜多酸備用，在4000L 60℃熱水中加入7kg 98%乙酸、26.7kg 100%堿性綠染料及10.7kg 100%堿性嫩黃O染料，經(jīng)攪拌溶解后制得染料溶液加入上述制備好的氫氧化鋁與硫酸鋇的漿料中。當(dāng)染料溶液加到一半量時，立即加入上述制備好的雜多酸溶液，邊加料邊攪拌，直至反應(yīng)結(jié)束，終點物料pH值為5左右，溫度為42~44℃。料液經(jīng)過濾、水漂洗，濾餅于60~70℃下干燥，經(jīng)粉碎而得成品。
用途：
用于油墨、文教用品、油畫、水彩顏料和室內(nèi)涂料、橡膠的著色。
