當(dāng)前位置：首頁 > 技術(shù)文獻(xiàn) > 顏料與色漿技術(shù)應(yīng)用
顏料紅101（透明氧化鐵紅）的色漿，金色漿
發(fā)布時(shí)間：2020-04-01 17:35:26 點(diǎn)擊率：

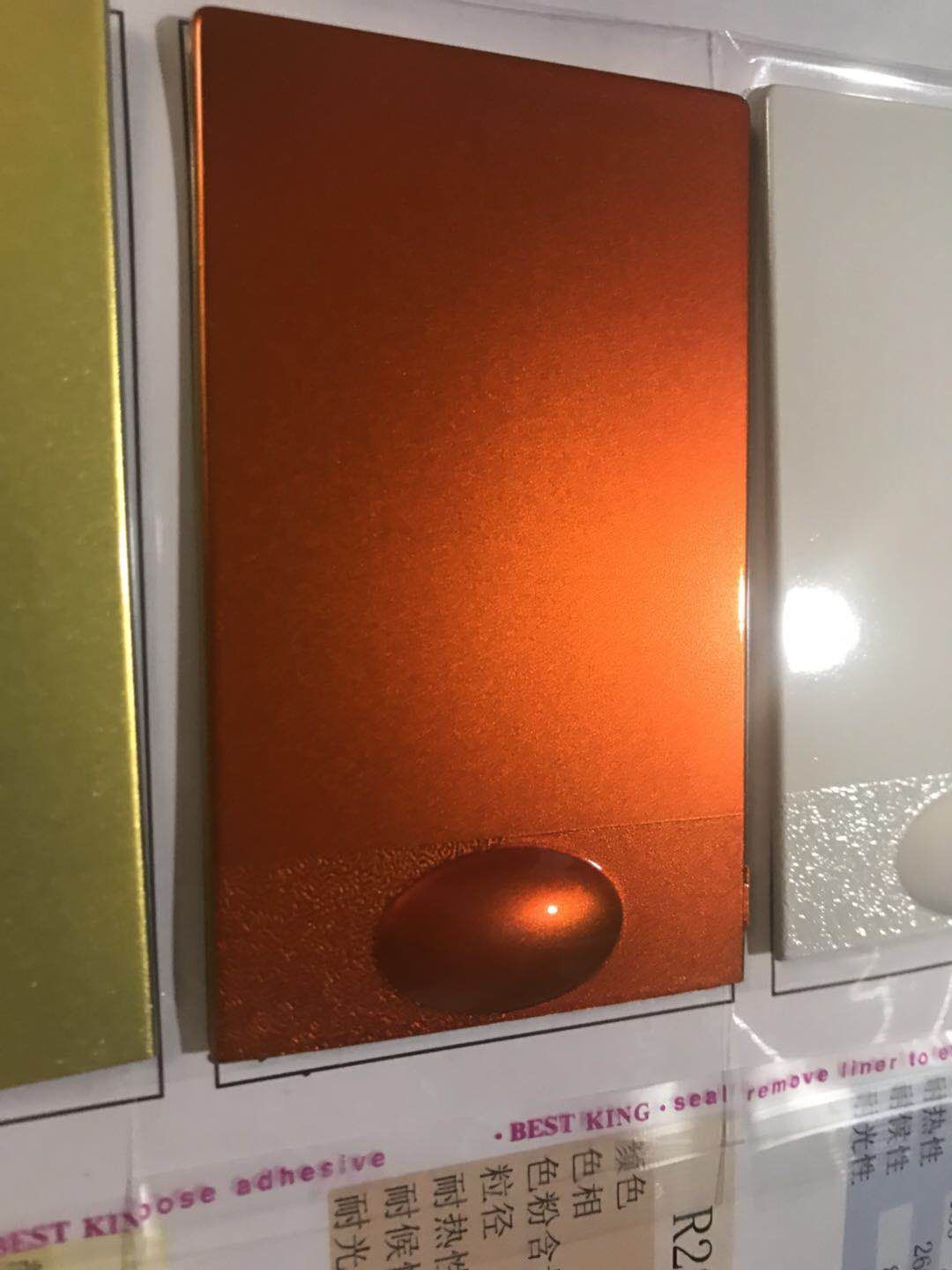

透明氧化鐵色漿，是透明金屬顏料常用的顏料之一，所生產(chǎn)的色漿配合其它金屬顏料可以達(dá)到非常優(yōu)異的紅金和青金效果，目前使用為廣泛為汽車漆OEM。和改裝漆產(chǎn)品，具有非常優(yōu)異的耐候性，抗紫外線性能突出。近年來流行的汽車漆OEM香檳金大多出自這個(gè)體系的色漿和色母
登記號(hào)：CAS[1309-37-1]；CI Pigment Red 101（77491）
結(jié)構(gòu)式：α-Fe2O3
分子量：159.69
性質(zhì)：
三方晶系紅色透明粉末。粒子細(xì)，粒徑為0.01~0.05μm，比表面積大(為普通氧化鐵紅的10倍)，具有強(qiáng)烈的吸收紫外線性能，耐光、耐大氣性能優(yōu)良。當(dāng)光線投射到含有透明氧化鐵紅顏料的漆膜或塑料時(shí)，呈透明狀態(tài)。密度5.7g/cm3，熔點(diǎn)1396℃。是鐵系顏料中具有獨(dú)特性能的新品種。
制法：
采用中和沉淀法。先制得氧化鐵黑，再高溫灼燒制得透明氧化鐵紅。將0.5mol/L濃度的FeCl3·6H2O溶液加熱沸騰水解至紅棕色膠粒出現(xiàn)為止（溶液1）。與溶液1等體積的0.25mol/L的FeCl2溶液（由金屬鐵與鹽酸作用制得），用稀氨水調(diào)至白色沉淀不再消失為止（溶液2）。將溶液1和溶液2合并，攪拌，并加入適量的羥基羧酸絡(luò)合劑和緩沖劑，維持恒溫80℃。隨反應(yīng)的進(jìn)行，不斷有黑色Fe3O4生成。反應(yīng)結(jié)束，將Fe3O4結(jié)晶轉(zhuǎn)移至pH=8、含有Fe3O4（質(zhì)量分?jǐn)?shù)）為10%~20%的油酸鈉溶液中進(jìn)行表面處理。攪拌懸濁液，恒溫80℃，0.5h后將懸濁液用稀鹽酸（1:3）調(diào)pH=6~6.5，將Fe3O4油酸吸附包覆物（黑色絮凝體）抽濾，熱水?dāng)囅磾?shù)次，50~60℃真空烘干，制得疏松的粉體Fe3O4。將上述油酸包覆的Fe3O4慢速升溫至550~600℃焙燒0.5h，得到均勻分散的透明鐵紅α-Fe2O3微粒子。
質(zhì)量標(biāo)準(zhǔn)：（參考標(biāo)準(zhǔn)）
|
色光 |
與標(biāo)準(zhǔn)品相似 |
|
氧化鐵含量（以Fe2O3計(jì)）/% |
≥95 |
|
游離水含量/% |
≤3.5 |
|
水可溶物/% |
≤0.5 |
|
吸油量/% |
35~45 |
|
水浸pH值 |
3~5 |
|
篩余物（325目） |
通過 |
|
目測(cè)透明度 |
透明清晰 |
