調(diào)色基礎(chǔ)漆與色漿間的親水親油不平衡，或者表面張力不平衡。浮現(xiàn)在表面或界面上的物質(zhì)是低表面張力或者親油的物質(zhì)。

“在多種顏料的分散體系中，某種顏料的過度絮凝或沉降，造成顏料分散體系的分離，這是產(chǎn)生浮色發(fā)花的主要原因”。這個(gè)同樣也是漆膜浮色發(fā)花產(chǎn)生的原因之一。

《涂料助劑》（第二版，林宣益主編）48頁(yè)

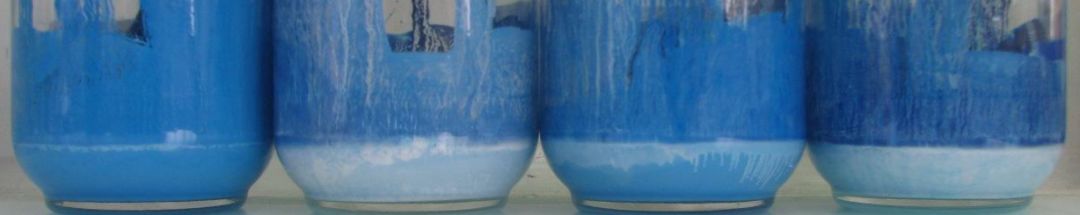

“制造天藍(lán)色漆時(shí)，人們會(huì)使用鈦白與酞菁藍(lán)組合，但這種組合經(jīng)常會(huì)出現(xiàn)浮色、發(fā)花現(xiàn)象。其原因是鈦白密度高，粒徑比較大，運(yùn)動(dòng)速度慢；而酞菁藍(lán)密度低，粒徑小，運(yùn)動(dòng)速度快。當(dāng)TiO2沉降，酞菁藍(lán)處于分散懸浮狀態(tài)時(shí)，會(huì)產(chǎn)生浮藍(lán)現(xiàn)象?？墒怯捎谔妓{(lán)運(yùn)動(dòng)速度快，碰撞的概率大，如果缺乏能障保護(hù)，易于產(chǎn)生絮凝，顆粒變大，發(fā)生沉降，又會(huì)出現(xiàn)浮白現(xiàn)象。所以在這個(gè)體系中，浮藍(lán)、浮白或者發(fā)花是不固定的?！?/span>

也就是說，顏料的比重、粒徑和絮凝現(xiàn)象以及部分表面張力、油漆內(nèi)部的運(yùn)動(dòng)等造成了罐內(nèi)浮色發(fā)花。

解決方法

 加強(qiáng)顏料的穩(wěn)定性、盡量避免顏料的絮凝，或讓顏料粒子有控制地絮凝，改善涂料的表面張力，防止油漆內(nèi)部出現(xiàn)漩渦，就可以解決這個(gè)問題了。

 所有這些影響因素中，潤(rùn)濕分散劑調(diào)整體系的親水親油或表面張力平衡效果，用量少，對(duì)涂料性能影響也小，因此 潤(rùn)濕分散劑是控制涂料靜態(tài)浮色行之有效的方法。

 另外，后添加受控絮凝類的分散劑，可以改善罐內(nèi)浮色發(fā)花現(xiàn)象。例如 SN-2004，其作用示意圖如下圖所示。

這類分散劑有3個(gè)羧基基團(tuán)，形成Y形結(jié)構(gòu)，極性的羧基基團(tuán)在Y形結(jié)構(gòu)的尾端。加入到顏料體系后，其中兩個(gè)羧基基團(tuán)會(huì)和顏料親和，另一個(gè)極性基團(tuán)則會(huì)與另一個(gè)分散劑分子之間形成氫鍵，從而達(dá)到有控制地絮凝的目的。各個(gè)顏料被拉近了，但是又不會(huì)很近。

涂膜動(dòng)態(tài)浮色-水平發(fā)花

    漆膜的浮色發(fā)花則與重力的關(guān)系比較小。例如噴漆后，無論是正放，倒放還是側(cè)放，該浮色的照樣浮色，該發(fā)花的也照樣發(fā)花。

現(xiàn)象及原因

漆膜的浮色與發(fā)花是略有區(qū)別的

浮色

是指涂料涂裝后，濕膜中的顏料呈水平方向?qū)訝罘蛛x。也就是涂膜中多種顏料的一種或幾種以較高的濃度集中于表層，呈均一的分布，但卻與原配方的顏色有明顯的差別。通過指研測(cè)試可以非常明顯地看到。

產(chǎn)生原因

浮色是顏色在垂直方向上發(fā)生變化，涂料在成膜和干燥過程中，兩種或多種顏料發(fā)生分離，一種顏料浮到表面，另一種顏料原位不動(dòng)或是沉到底部。涂料浮色有內(nèi)因和外因。其中內(nèi)因是顏料粒子粒徑差，密度差，顏料絮凝體、解絮凝體同時(shí)存在(親合絮凝、橋架絮凝、顏料與展色劑絮凝)，導(dǎo)致顏料粒子運(yùn)動(dòng)能力差；外因是涂料干燥過程中的貝納爾多渦流。所有不同原因的絮凝或粒徑差使得顏料粒子運(yùn)動(dòng)能力出現(xiàn)差異，涂料成膜干燥中有運(yùn)動(dòng)差異的顏料粒子在運(yùn)動(dòng)中有分離出來的趨勢(shì)。

發(fā)花

產(chǎn)生原因

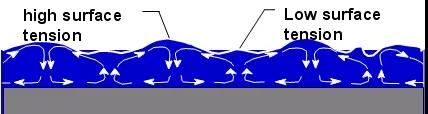

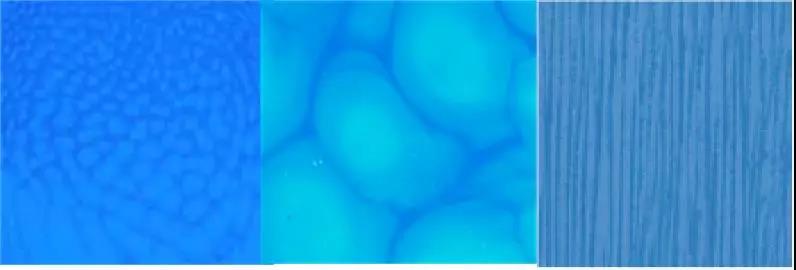

在含有顏料的涂料體系中，顏料也參與循環(huán)流動(dòng)。不同的顏料因相應(yīng)的不同的流動(dòng)性而相互作用。隨著涂膜中的這些流動(dòng)和紊流，這些顏料就嚴(yán)重地分離。在涂膜的表面，顏料就不再均勻地分布了。在水平表面上，貝納德漩渦表現(xiàn)為發(fā)花；在涂膜的垂直表面上，表現(xiàn)為條紋。

解決方法

同樣，有一點(diǎn)可以肯定，選用合適的分散劑是解決涂膜浮色發(fā)花的的方法。

在選擇分散劑的時(shí)候，需要注意：

1. 分散劑對(duì)顏料的親和要牢固；
2. 分散劑要有足夠的空間位阻；
3. 每個(gè)顏料的分散程度要相近；
4. 淺色配方中，白漿的分散劑要有足夠的量。

由于在不同的樹脂體系中，分散劑對(duì)相同顏料的表現(xiàn)也有差別。所以很難有固定的某個(gè)分散劑搭配一定好。需要很多的測(cè)試才能選擇好的分散劑。這種測(cè)試可以先這樣做，采用一支大概合適的分散劑研磨有機(jī)顏料如綠色或紫色，將以上不同分散劑研磨的白漆與彩漆搭配，做外觀及指研的測(cè)試，篩選出的一個(gè)組合，即基本確定哪一支分散劑研磨鈦白粉。再用這個(gè)白漆與采用不同分散劑的彩漆搭配，同樣做外觀及指研測(cè)試，就可以挑選出的彩漆用分散劑了。

此外，對(duì)于 貝納德旋渦

使漆膜的表面張力均一，就可以減少渦流的存在，同時(shí)也就具有防止發(fā)花的作用。通常的有機(jī)硅流平劑或硅油 均具有此作用。
