當(dāng)前位置：首頁 > 技術(shù)文獻 > 顏料與色漿技術(shù)應(yīng)用
彩色膠衣用色漿及耐侯性區(qū)分
發(fā)布時間：2020-03-09 22:15:00 點擊率：
彩色膠衣用色漿及耐侯性區(qū)分
玻璃鋼制品的表面膠衣層交聯(lián)固化后，實際在自然環(huán)境條件下，沒有受到外力破壞的條件下，仍有完整的裝飾和保護作用的維持時間，通常按年來計算。實際自然條件：光照，風(fēng)吹，氧化，嚴(yán)寒，冰雪的破壞，甚至酸雨腐蝕。膠衣的耐候性（耐老化性）是膠衣質(zhì)量甚至玻璃鋼制品（帶膠衣層）質(zhì)量好壞的非常重要的性能參數(shù)，主要取決于以下幾個方面
1、膠衣本身的質(zhì)量。膠衣樹脂的選擇，膠衣色漿的性能，活性稀釋劑的種類
2、施工操作條件，施工的環(huán)境，溫度，空氣含水量。
3、膠衣層及玻璃鋼制品的后固化反應(yīng)過程
必須選擇品質(zhì)的膠衣和與之配套的固化劑，加上標(biāo)準(zhǔn)規(guī)范的施工操作及后保護處理，也可以理解為，玻璃鋼制品膠衣質(zhì)量性能主要是由內(nèi)外兩個因素決定的。在實際情況下，影響膠衣耐候性的主要因素有：太陽光中的紫外線照射到玻璃鋼表面的膠衣層上，可使得膠衣中C－H，－O H鍵處于被激發(fā)狀態(tài)，在氧氣的作用下，游離基被氧化降解，從而引起聚酯分子鏈的斷裂，使膠衣涂層受到損傷，造成失光，產(chǎn)生變色、黃變，開裂，起泡，鼓包，甚至剝離等，失去了裝飾的美觀效果和保護作用。
耐侯性能優(yōu)異的膠衣可以提高玻璃鋼制品的表面美觀度，平整度，增加產(chǎn)品的附加價值，外觀更精美更耐用的玻璃鋼制品，從而增強玻璃鋼制品的競爭力，提升產(chǎn)品品牌價值。
二：耐候性能的測試方法。
測試膠衣的耐侯性，目前有三種常見方法1、實際自然環(huán)境中使用。
此方法是測試膠衣在實際戶外自然環(huán)境下的耐候性與耐光性能，真實可靠的測試方法，需要時間較長，人工量較大。加上用戶在使用中對膠衣層的養(yǎng)護不同，膠衣層的破壞程度差異較大，所以在實際操作中比較少采用，但此方法是為穩(wěn)妥的辦法，采集的數(shù)據(jù)更有參考價值。

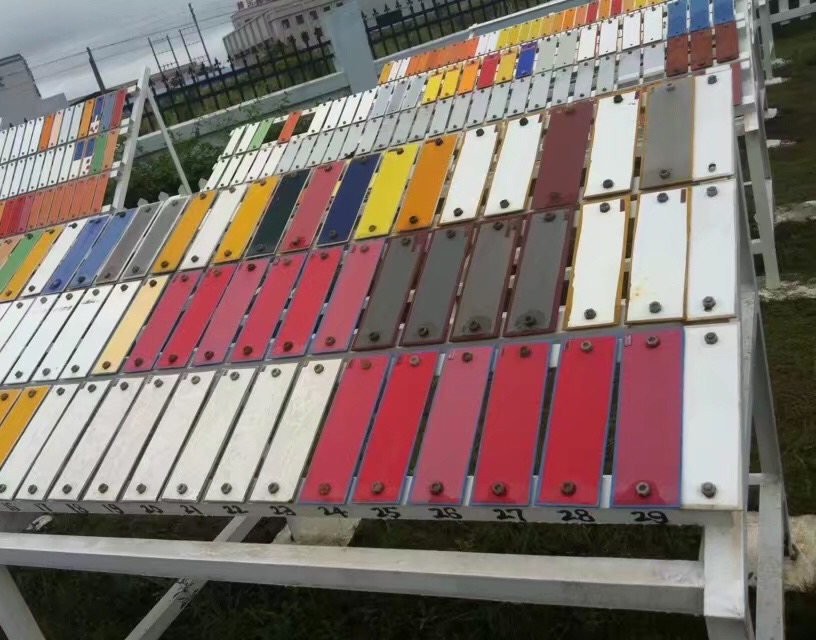

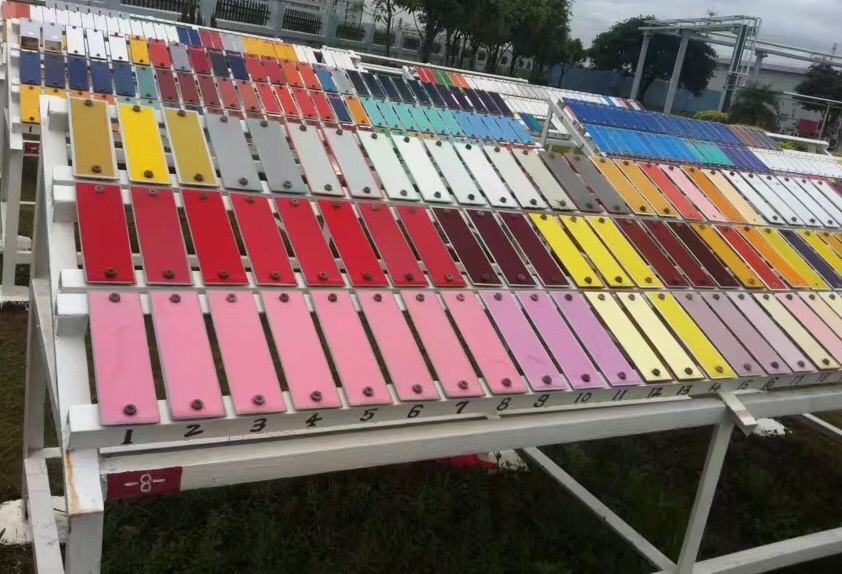

2、同一地點戶外暴曬。
此方法是將涂有膠衣的玻璃鋼成品 在某一特定的地點，蒂森公司的老化測試位于珠海，國際認(rèn)可的測試場位于于美國佛羅里達州與亞利桑那州暴曬場以直接固定地面，水平斜度45度，進行天然氣候老化試驗，其試驗的時間較長，一般情況下2－5年，有的甚至10年，20年，每間隔一段時間測試：⑴檢查膠衣的外觀對比存放樣板，有無白點，起泡，開裂，剝離等。⑵測試膠衣的色差表面綜合色差值，△E色差越大，耐候性越差。可采用柯尼卡美能達光學(xué)設(shè)備檢測。以確保數(shù)值準(zhǔn)確

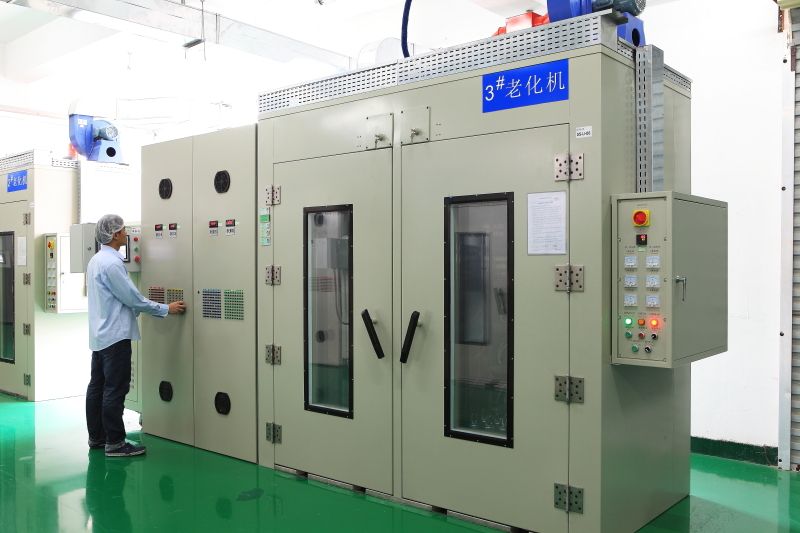

3、人工模擬條件加速老化。
此方法是采用人造光源，在實驗室內(nèi)，可模擬大氣環(huán)境的條件，目前較為被廣范采納的標(biāo)準(zhǔn)為QUV340（每4小時光照，4小時鹽水淋）模擬大氣條件及腐蝕情況，QUV313，光照強度是340的5倍左右，無水淋過程，主要測試強能量波下的耐光照老化性能，但其試驗的結(jié)果與實際的結(jié)果差別較大，人工紫外光源的強度比太陽光的紫外光強度高帶來的能量遠高于大氣條件，測試表面的溫度過高，使膠衣失光老化變快，變色加快，但膠衣中的白斑，起泡，開裂，剝離等現(xiàn)象不能靠加速試驗來測試出。所以來用加速老化試驗來測試彩色膠衣的因紫外光照射而引起膠衣變色的情況是一種快速，簡便且有效的方法。
三：影響膠衣質(zhì)量的幾個因素。
1、膠衣基體不飽和聚酯樹脂：在彩色膠衣中，基體不飽和聚酯樹脂的含量在70一80％，膠衣是一種混合物，樹脂在膠衣中的含量大，所以膠衣質(zhì)量的好環(huán)關(guān)鍵的是基體不飽和聚酯樹脂，所以生產(chǎn)好的膠衣一定要采用好的膠衣專用基體樹脂，關(guān)健要看幾個指標(biāo)：①熱變形溫度。②斷裂延伸率，①吸水率。2、色漿：色漿的好壞對彩色膠衣的影響這一點，采用高性能顏料的色漿（耐光8級），在耐光性，耐熱性，抗老化，反應(yīng)完全上都遠遠優(yōu)于普通產(chǎn)品。可以提高終膠衣層的整體耐候性。
蒂森公司專為膠衣行業(yè)開發(fā)了整套的高性能色漿產(chǎn)品，不同于同行朋友產(chǎn)品，蒂森色漿的顏料選擇進口顏料生產(chǎn)企業(yè)，耐光性8級（），耐候性5級（），可為客戶提供改性高分子顏料色漿的超耐候的訂制產(chǎn)品。
3、交聯(lián)單體：苯乙烯是常用的交聯(lián)單體，可若有更高的抗UV穩(wěn)定性，高的熱變形溫度等要求時，就應(yīng)考慮采用其它交聯(lián)單體。
4、氣相二氧化硅：由于氣硅晶粒小，比表面積大，其分子呈三維網(wǎng)狀結(jié)構(gòu)，具有優(yōu)良的觸變功能和分散穩(wěn)定性，它還具有較強的紫外光及收，紅外光返射特性，如果膠衣內(nèi)氣相二氧化硅的分散相當(dāng)好，當(dāng)玻璃鋼制品表面膠衣固化后，氣硅很快形成一種均勻的網(wǎng)狀結(jié)構(gòu)，它具有一定的自清潔性能即抗沾污能力，光潔度和耐老化性能。

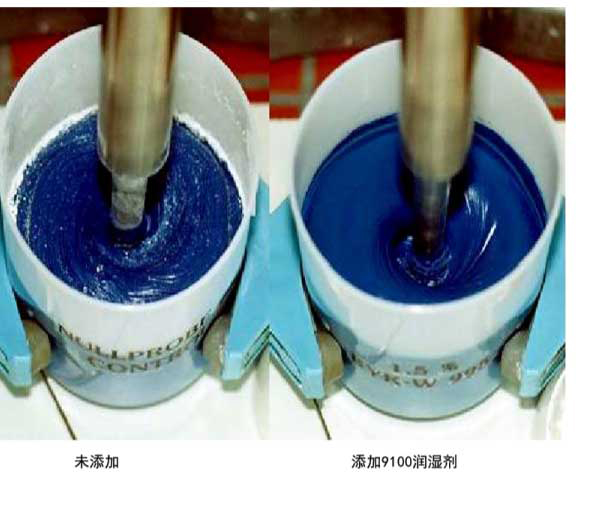

5、功能助劑，由于膠衣是各種材料的混合物，任何一種材料的變化都會影響膠衣的性能，耐候性好的膠衣的配方是對各種材料的一種平衡，這中間添加劑起來著很大的作用。包括分散劑，潤濕劑，防覺劑，消泡劑，抗縮孔助劑，抗劃傷助劑等。
四：建議
1、帶色膠衣是一種技術(shù)含量較高的產(chǎn)品，只有對帶色膠衣的各原材料有相當(dāng)?shù)牧私夂?，充分利用它們的各自特性，它與目前流行的在無色膠衣中添加色槳的方式有很多區(qū)別，有條件的話還應(yīng)多采用彩色膠衣，已提高整個玻璃鋼產(chǎn)品的等級擋次。2、有色色膠衣在整個玻璃鋼制品中的用量相對較少，故對玻璃鋼制品的成本影響比例不大，但對玻璃銅制品的質(zhì)量本身的影響較大，因為評價一個玻璃鋼制品質(zhì)量的好壞，在很大程度上是看其膠衣的質(zhì)量。因為膠衣是終美觀度的全面表現(xiàn)
3、建議制訂膠衣的耐候性能或耐光性標(biāo)準(zhǔn)，選擇自然環(huán)境老化測試，把帶色膠衣的耐候性能進行數(shù)據(jù)量化，條件精確化。
