當(dāng)前位置：首頁(yè) > 技術(shù)文獻(xiàn) > 顏料與色漿技術(shù)應(yīng)用
FRP的發(fā)展之旅
發(fā)布時(shí)間：2020-03-09 21:02:00 點(diǎn)擊率：
1.我的簡(jiǎn)介
我叫玻璃鋼（FRP），學(xué)名玻璃纖維增強(qiáng)塑料，根據(jù)采用的纖維不同可以分為玻璃纖維增強(qiáng)復(fù)合塑料、碳纖維增強(qiáng)復(fù)合塑料以及硼纖維增強(qiáng)復(fù)合塑料等。我是以玻璃纖維及其制品（玻璃布、帶、氈、紗等）作為增強(qiáng)材料，以合成樹脂作基體材料的一種復(fù)合塑料。
2.我的性能
· 1 ·
耐腐蝕。我是良好的耐腐材料，對(duì)大氣、水和一般濃度的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力。已應(yīng)用到化工防腐的各個(gè)方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。
· 2 ·
輕質(zhì)高。我的相對(duì)密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強(qiáng)度卻接近，甚至超過(guò)碳素鋼，而強(qiáng)度可以與合金鋼相比。因此，在航空、火箭、宇宙飛行器、高壓器以及在其他需要減輕自重的制品應(yīng)用中，都具有成效。某些環(huán)氧FRP的拉伸、彎曲和壓縮強(qiáng)度均能達(dá)到400Mpa以上。
· 3 · 電性能好。我是優(yōu)良的絕緣材料，可以用來(lái)制造絕緣體。高頻下仍能保護(hù)良好介電性。微波透過(guò)性良好，已廣泛用于雷達(dá)天線罩。
· 4 ·
熱性能良好。我的熱導(dǎo)率低，室溫下為1.25~1.67kJ/(m·h·K)，只有金屬的1/100~1/1000，是優(yōu)良的絕熱材料。在瞬時(shí)超高溫情況下，是理想的熱防護(hù)和耐燒蝕材料，能保護(hù)宇宙飛行器在2000℃以上承受高速氣流的沖刷。
· 5 · 靈活性好?？梢愿鶕?jù)需要將我靈活地設(shè)計(jì)出各種結(jié)構(gòu)產(chǎn)品，來(lái)滿足使用要求，使產(chǎn)品有很好的整體性。

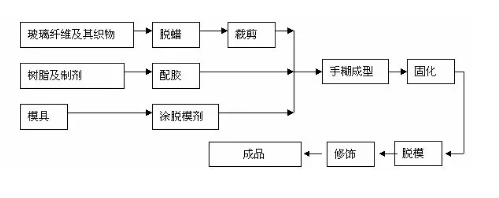

3.我的工藝流程
4.我的應(yīng)用
· 1 · 玻璃鋼雕塑石膏模
石膏模特點(diǎn)是耐熱、價(jià)廉、導(dǎo)熱系數(shù)小、復(fù)印性好。一般用于制作母模。制造方便，適用于大型制品。但是不耐用，怕沖擊，干燥慢。多用于單一產(chǎn)品以及線型復(fù)雜的產(chǎn)品，如浮雕等。所用的石膏多為半水石膏即熟石膏。與水泥模一樣，可用磚頭、木材做骨架基礎(chǔ)，再覆以石膏層造型。為了提高剛度，防止裂紋，可在石膏中加入足夠的填料，如加入石英，可減少收縮和裂紋，加入水泥(石膏:水泥=7:3)增加強(qiáng)度。
· 2 · 玻璃鋼雕塑橡膠模
橡膠模一般用硅橡膠、聚氨酯樹脂制作，用于制作造型復(fù)雜的浮雕、圓雕及各種造型，并不單獨(dú)使用，須與石膏套模等其他材料組成，通常用于模具中因線型倒入或重疊而不能直接脫模的某一部位，因它有一定軟性，當(dāng)外模脫模后，它能隨意拉出，如獅子、龍等動(dòng)物或菩薩、卡通人物。批量不大時(shí)，用此方法。
· 3 · 玻璃鋼雕塑石蠟?zāi)?
石蠟?zāi)び糜跀?shù)量不多或者線型復(fù)雜、不易脫模的產(chǎn)品。比如，要制造一個(gè)整體式彎管，包括90°彎管，可用兩個(gè)彎頭哈夫作母模，在內(nèi)90°腔注滿石蠟后，脫去哈夫母模后，將石蠟?zāi)Ｐ旧约有拚?，然后在外壁包覆玻璃鋼，固化后加熱，使石蠟熔化流出，即可得到一個(gè)整體的玻璃鋼產(chǎn)品。
另一種用法:濕法卷管時(shí)，可將鋼管浸到70～80℃熔化的石蠟中，提起來(lái)冷卻后再浸，反復(fù)進(jìn)行，直到所需厚度時(shí)，表面稍加修整，即可包覆玻璃鋼，為防止石蠟開裂，可在蠟中加入少量黃油。也可在蠟的外面包覆一層薄的玻璃紙，以此作為模芯，玻璃鋼固化后，加熱鋼管石蠟熔化即可脫模。
· 4 · 混凝土模
混凝土模多用于線型規(guī)則和重復(fù)使用次數(shù)少的產(chǎn)品，如螺旋形、波形、圓形、拱形或立體槽狀產(chǎn)品。成本低，剛性好，可用磚頭砌成基礎(chǔ)，再覆以水泥砂漿，進(jìn)行打磨、上膩?zhàn)?，再?jīng)過(guò)打磨、拋光、噴漆等措施。這種水泥?？芍苯佑糜谏a(chǎn)玻璃鋼制品，也可用于翻制玻璃鋼模具的母模。
· 5 · 玻璃鋼雕塑木模
木模主要用于線形較平直的大型產(chǎn)品。木?？梢灾苯佑脕?lái)作為玻璃鋼產(chǎn)品的成型模具，也可作為翻制玻璃鋼模具的過(guò)渡母模。用于制作模具的木材有紅松、銀杏、杉木等，要求含水量達(dá)15%，并且不易收縮變形，無(wú)節(jié)。木模制作后，可涂上0.2～0.3垃垃厚度的樹脂(表面膩?zhàn)?，再用水砂紙由粗到細(xì)打磨四次，一次用800#或1000#砂紙打光，再涂上拋光膏用拋光器拋光，再打上石蠟，木模即成。
· 6 · 玻璃鋼雕塑金屬模
金屬模特別是鋼模，一般用于尺寸小、批量大的模壓產(chǎn)品。如制作玻璃鋼平板時(shí)表面光潔的不銹鋼板；制作型材時(shí)用角鋼、槽鋼。因?yàn)槟寒a(chǎn)品不僅要加壓，還要加熱。也有用于外形不復(fù)雜的大型產(chǎn)品。其中低熔點(diǎn)合金模流動(dòng)性好，耐磨性差，適于制造形狀復(fù)雜、花紋精細(xì)的塑料成型模腔，使用溫度一般>80℃。低熔點(diǎn)合金模的優(yōu)點(diǎn)是制模周期短、工藝簡(jiǎn)單，可重復(fù)使用。
以上就是我的個(gè)人簡(jiǎn)歷啦，希望大家看完后能了解、喜歡我，并且很好地運(yùn)用我哦~
