當(dāng)前位置：首頁 > 技術(shù)文獻(xiàn) > 顏料與色漿技術(shù)應(yīng)用
激光燒結(jié)MWCNT/聚合物復(fù)合材料
發(fā)布時間：2020-01-09 20:36:09 點(diǎn)擊率：
選擇性激光燒結(jié)（SLS）等增材制造技術(shù)為創(chuàng)建復(fù)合材料提供了新方法。使用復(fù)合材料粉末的選區(qū)激光燒結(jié)部件可具有較好的機(jī)械，電氣和熱性能。來自南洋理工大學(xué)的研究者提出了一種新的制備碳納米管（CNT）復(fù)合粉末的方法，并將其用于SLS工藝。與熱壓工藝相比，SLS工藝可以提供一種有效的方法來制備碳納米管／聚合物復(fù)合材料導(dǎo)電結(jié)構(gòu)。在少量的CNTs濃度范圍內(nèi)（＜1
wt％），激光燒結(jié)復(fù)合材料的導(dǎo)電性顯著提高，直至抗靜電。復(fù)合材料導(dǎo)電范圍滿足了汽車和航空航天領(lǐng)域的應(yīng)用要求。
選區(qū)激光燒結(jié)MWCNT/聚合物復(fù)合材料性能研究

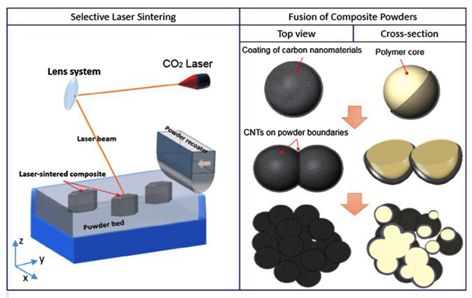

圖1 選區(qū)激光燒結(jié)復(fù)合材料粉末示意圖
作者將尼龍12（PA12）與聚氨酯（PU）粉末浸泡在含多壁碳納米管（MWCNT）的膽酸鈉水合物溶液中，經(jīng)過一系列工序后，可得到表面修飾碳納米管的尼龍與聚氨酯粉末，
如圖2所示。
選區(qū)激光燒結(jié)MWCNT/聚合物復(fù)合材料性能研究

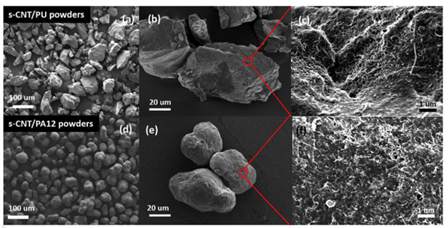

圖2 復(fù)合材料粉末電鏡圖
之后，將表面修飾碳納米管的復(fù)合材料粉末用于選區(qū)激光燒結(jié)，通過對激光燒結(jié)復(fù)合材料與熱壓復(fù)合材料及純尼龍／聚氨酯材料導(dǎo)電性的對比，研究人員發(fā)現(xiàn)在較小碳納米管濃度范圍內(nèi)（＜1
wt％），激光燒結(jié)復(fù)合材料導(dǎo)電性相比熱壓工藝復(fù)合材料與純材料均有提高。
選區(qū)激光燒結(jié)MWCNT/聚合物復(fù)合材料性能研究

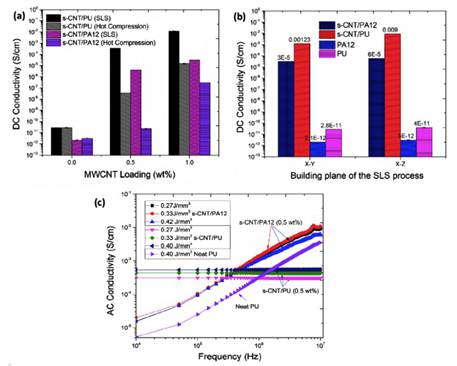

圖3 復(fù)合材料與純材料導(dǎo)電性能對比
然而，選區(qū)激光燒結(jié)復(fù)合材料的熱導(dǎo)率增強(qiáng)與熱壓工藝復(fù)合材料之間不具有可比性，仍需進(jìn)一步的研究來探究不同制造過程引起的微觀結(jié)構(gòu)及熱電性能變化的基本原理
來自：蒂森新材料
