環(huán)氧樹脂色漿375C

 發(fā)布時(shí)間：2021-06-08 16:59:14  點(diǎn)擊率：

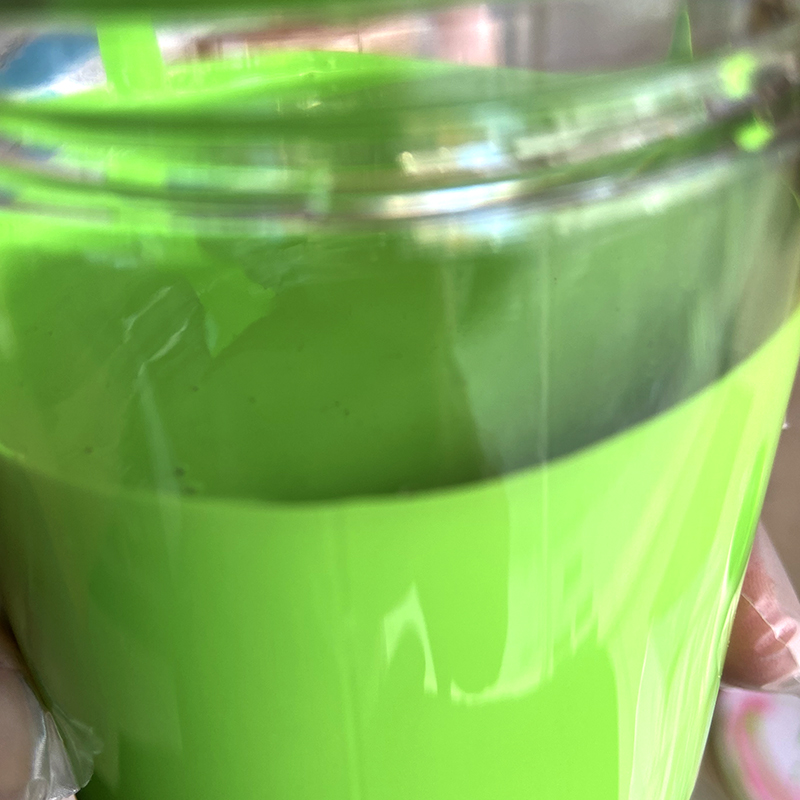

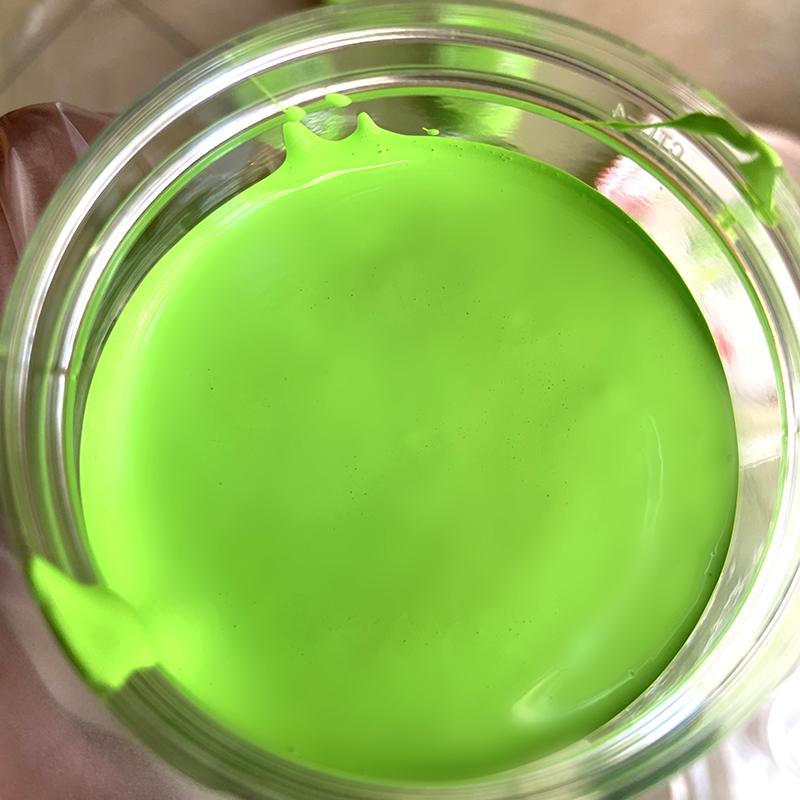

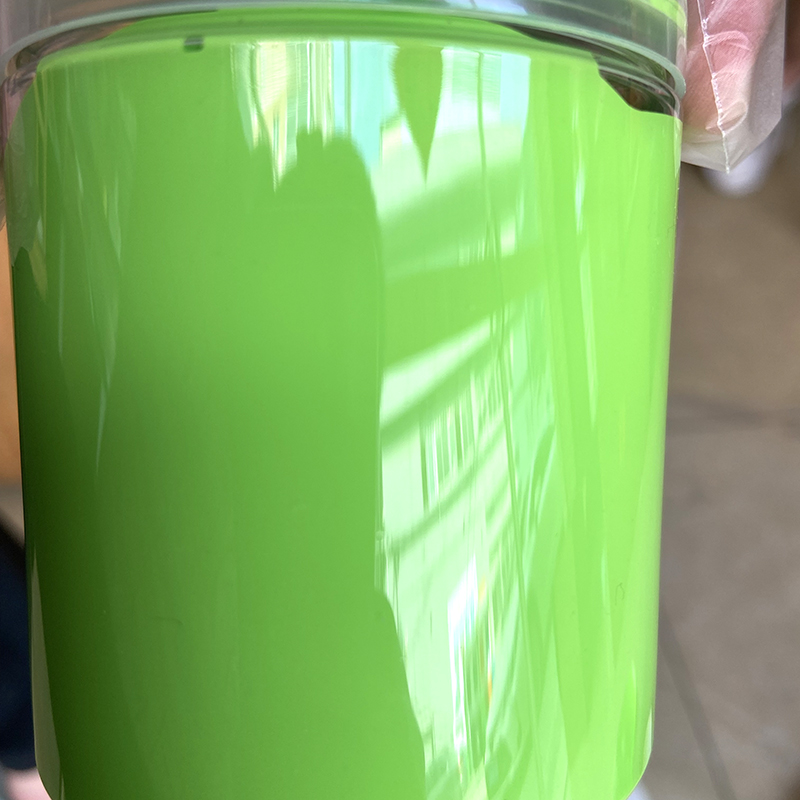

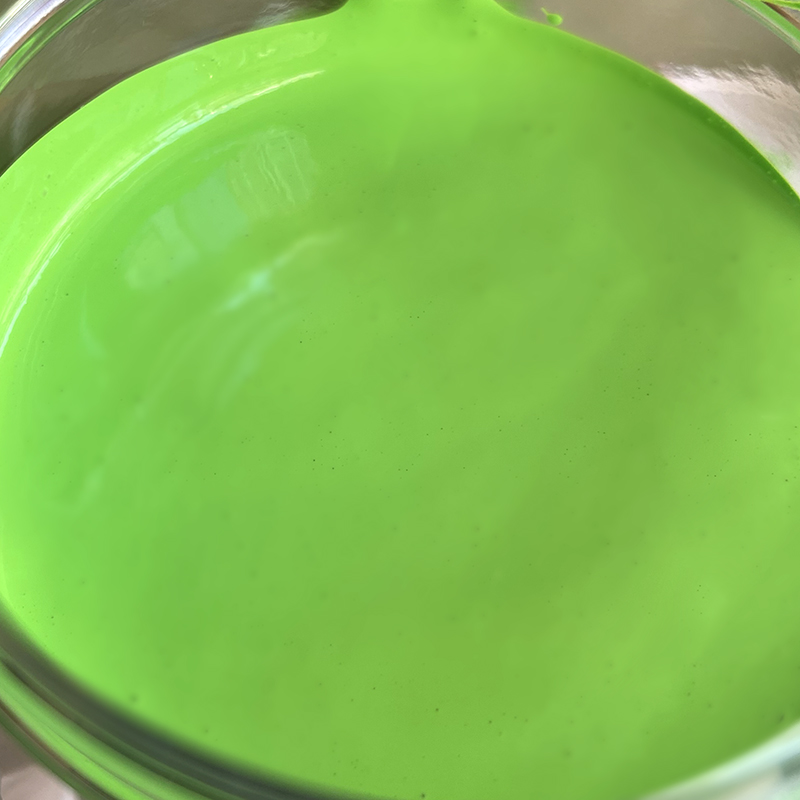

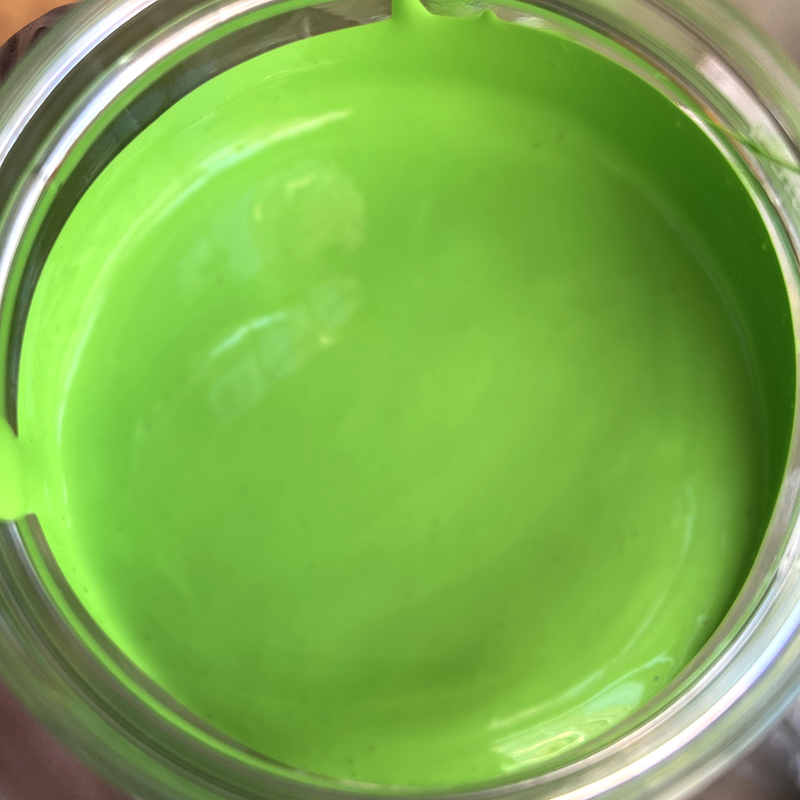

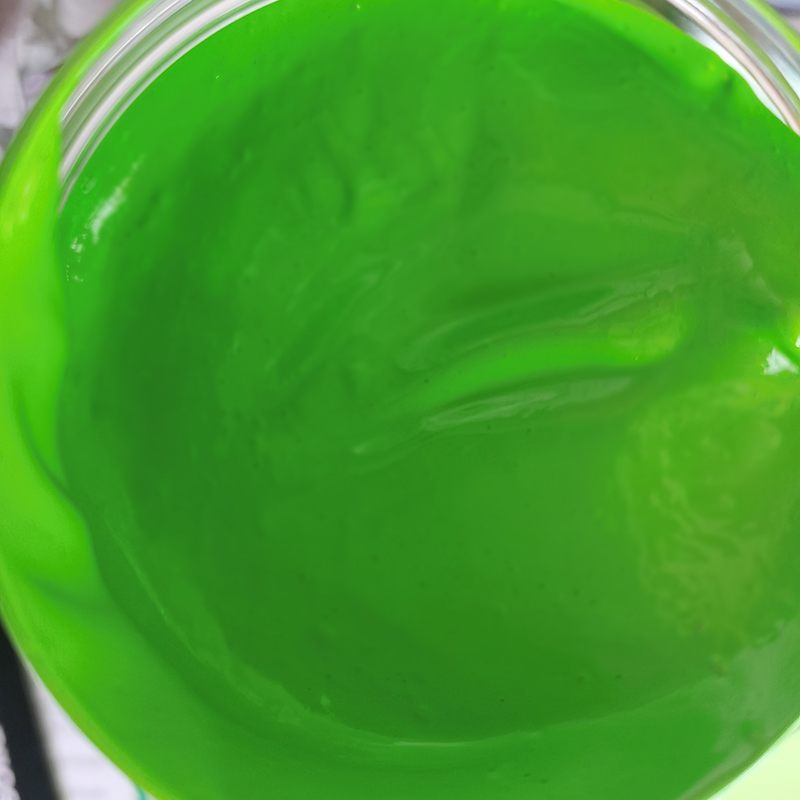

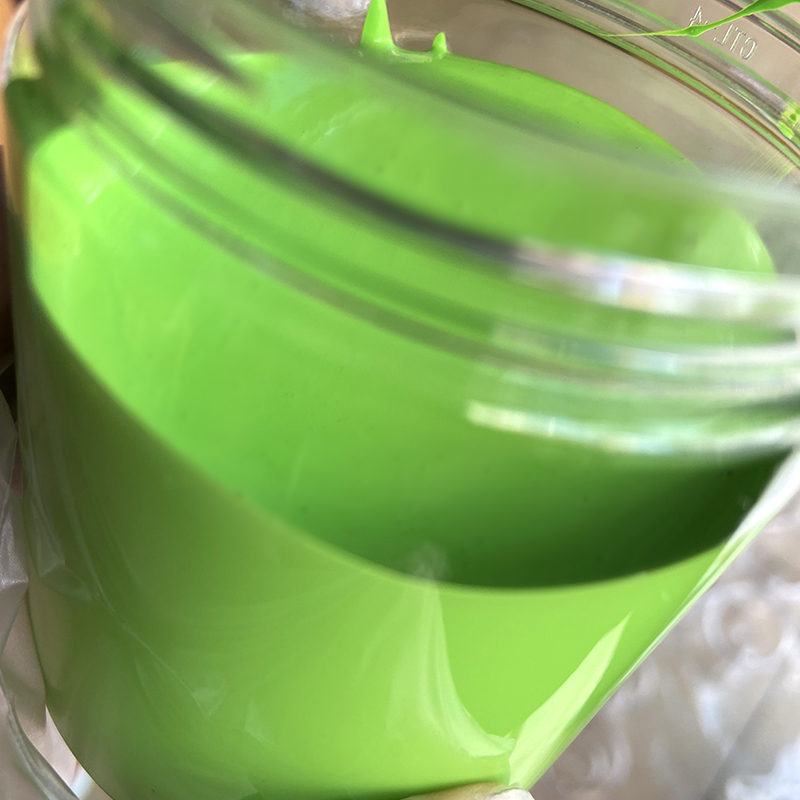

環(huán)氧樹脂色漿375C

根據(jù)潘通色卡375C標(biāo)準(zhǔn)色專色調(diào)制，本色漿全部采用環(huán)保有機(jī)顏料精細(xì)研磨制作，符合中國(guó)和歐盟環(huán)保等級(jí)要求，產(chǎn)品符合REACH標(biāo)準(zhǔn)和ROHS標(biāo)準(zhǔn)，與各種環(huán)氧樹脂，環(huán)氧改性樹脂相溶，可用于各種常溫和高溫成型。

環(huán)氧樹脂色漿潘通375C色漿攀通375C顏料色漿 375C涂料色漿潘通375C鮮綠色漿鮮綠顏料色漿

登記號(hào)：CAS[1328-53-6]；CI 74260

分子式：C32H12Cl14~15CuN8

分子量：1085.31~1092.75

結(jié)構(gòu)式：

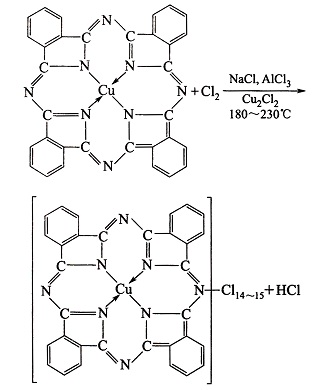

酞青綠結(jié)構(gòu)圖

質(zhì)量標(biāo)準(zhǔn)：

外觀	深綠色粉末
色光	與標(biāo)準(zhǔn)品近似
著色力/%	為標(biāo)準(zhǔn)品的100±5
水分含量/%	≤2.0
水溶物含量/%	≤1.5
吸油量/%	40±5
細(xì)度(過(guò)80目篩余量)/%	≤5.0
耐曬性/級(jí)	7
耐熱性/℃	180~200
水滲透性/級(jí)	5
油滲透性/級(jí)	5
耐酸性/級(jí)	5
耐堿性/級(jí)	5
石蠟滲透性/級(jí)	5

性質(zhì)：

本品為深綠色粉末。熔點(diǎn)480℃。相對(duì)密度1.80~2.47。

不溶于水和一般有機(jī)溶劑。在濃硫酸中為橄欖綠色，稀釋后生成綠色沉淀。

顏色鮮艷，著色力強(qiáng)，耐曬性和耐熱性優(yōu)良，屬不褪色顏料，耐酸堿性和耐溶劑性亦佳。

制法：

1.生產(chǎn)原理

粗酞菁藍(lán)與三氯化鋁、氯化亞銅、氯化鈉共熔，于180~230℃通氯氣氯化，經(jīng)稀釋、水煮后，用鄰二氯苯吸附，脫溶、過(guò)濾、干燥、粉碎得酞菁綠。

技術(shù)配方

原料	消耗定額（kg/t）
鄰苯二甲酸酐(工業(yè)品)	550
三氯化苯(工業(yè)品)	200
三氯化鋁(工業(yè)品)	235
乳化劑E(工業(yè)品)	4
氫氧化鈉(30%)	1810
氯化鈉(精制品)	495
氯化銅(工業(yè)品)	82
松香(特級(jí))	32
尿素(工業(yè)品)	820
鄰二氯苯(工業(yè)品)	80
氯化亞銅(工業(yè)品)	185
液氯(工業(yè)品)	90
鉬酸銨(工業(yè)品)	7
鹽酸(30%)	615

生產(chǎn)設(shè)備

氯化鍋，稀釋鍋，酸煮鍋，吸附鍋，蒸餾鍋，貯槽，過(guò)濾機(jī)，干燥箱，粉碎機(jī)。

生產(chǎn)工藝

工藝一

粗酞菁藍(lán)的制備見酞菁藍(lán)B操作工藝。

在氯化鍋中，加入三氯化鋁、氯化鈉、粗酞菁藍(lán)、氯化亞銅，在攪拌下加熱到190~200℃共熔，然后通入干燥氯氣氯化，氯化溫度220℃，到達(dá)反應(yīng)終點(diǎn)停止通氯，將物料降溫到180℃出料。料液放入盛有水的稀釋鍋內(nèi)，經(jīng)攪拌后沉淀分層，移去上層水分，在攪拌下再次加水，沉淀分層吸去上層水后，將物料轉(zhuǎn)入酸煮鍋內(nèi)。在攪拌下加入30%鹽酸、乳化劑EL，加熱至沸保溫1h，再降溫到65℃轉(zhuǎn)入吸附鍋中，加入鄰二氯苯進(jìn)行溶劑吸附，此時(shí)物料呈粒狀。將物料中水分吸除后轉(zhuǎn)入蒸餾鍋內(nèi)，加入30%氫氧化鈉進(jìn)行攪拌打漿，加入已溶解好的特級(jí)松香、水、30%氫氧化鈉和擴(kuò)散劑NNO，然后通入水蒸氣，進(jìn)行水蒸氣蒸餾，直至無(wú)鄰二氯苯流出為止。將蒸餾好的物料加入一定量水，靜止分層移去上層水分后，物料經(jīng)過(guò)濾，水漂洗，濾餅干燥，粉碎得到酞菁綠G。

工藝二

將880kg三氯化鋁、220kg氯化鈉、220kg粗酞菁藍(lán)及24kg氯化亞銅以交替方式加至預(yù)熱的氯化鍋中，攪拌0.5h，待溫度達(dá)到190℃時(shí)，通入干燥的氯氣，通氣流量為40kg/h。當(dāng)通入量為500kg時(shí)，降低通氣速度至30kg/h，通氣量約為650kg時(shí)認(rèn)為到達(dá)終點(diǎn)。溫度在200~230℃時(shí)取樣測(cè)定終點(diǎn)(試樣中滴加1%氫氧化鈉溶液，色相為黃光綠)，停止通氯，降溫至180℃，在0.5h內(nèi)放料至5000L水中，再補(bǔ)加1000L，攪拌0.5h后靜置，虹吸上層廢水，再加水9000L，重復(fù)虹吸上層水。

在經(jīng)過(guò)兩次虹吸水的物料中加入220kg鹽酸、11kg乳化劑EL，攪拌升溫至沸騰保持2h。加水至總體積為4000L。在65℃下噴入350kg霧狀的鄰二氯苯，將物料吸附成粒狀。停止攪拌，加水至總體積為6500L，靜置。虹吸水層后，放入蒸餾鍋中，加入500kg 30%氫氧化鈉溶液，攪拌下加入11kg松香、80L水、5kg 30%氫氧化鈉溶液及2kg擴(kuò)散劑NNO的透明熱溶液。然后用直接水蒸氣蒸餾2~3h至無(wú)鄰二氯苯流出為止。加水至總體積為6500L，靜置6h，虹吸上層水，過(guò)濾，水洗至中性，干燥得410kg酞菁綠產(chǎn)物。

用途：用于涂料、油墨、樹脂、涂料印花、漆布、文教用品、塑料制品和橡膠制品的著色?？蓡为?dú)使用，也可拼色。
